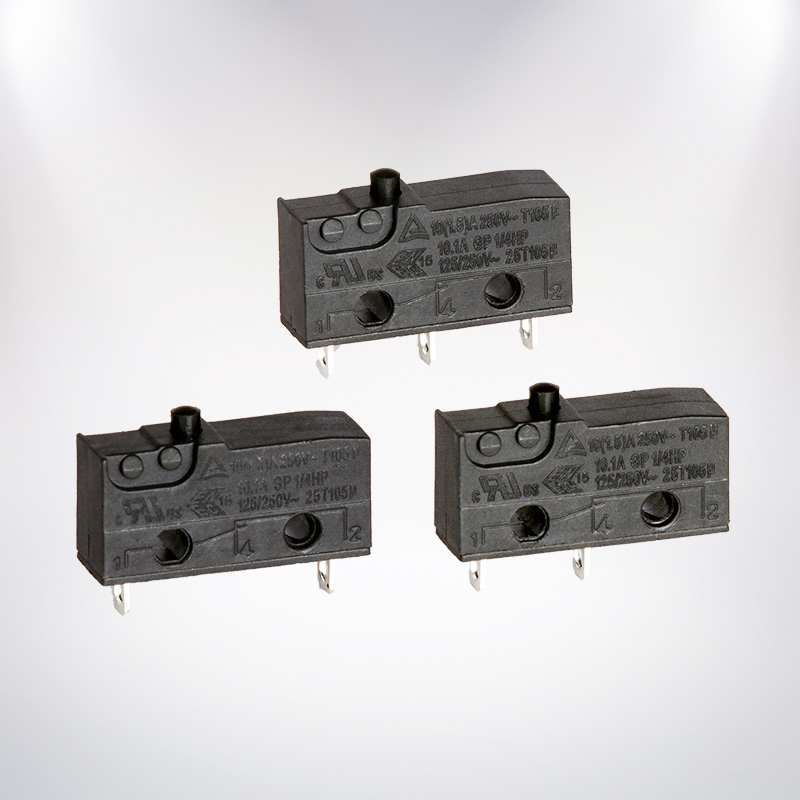

Micro-interrupteur 5a 125 250v

Micro-interrupteur 5a 125 250vest un petit interrupteur à action brusque qui est utilisé pour allumer et éteindre des circuits électriques jusqu'à un maximum de 5 A aux limites de fonctionnement spécifiées avec 125 V AC et 250 V AC. Il est généralement utilisé dans les appareils électroniques, les systèmes de contrôle, les distributeurs automatiques, les équipements de bureau, les portes et couvercles, les appareils électroménagers, etc.

Vérifiez qu'outre la valeur nominale existante, le type de charge, le type d'actionneur, la force, la configuration des bornes, les dimensions et les conditions environnementales sont adaptés à l'utilisation que vous envisagez pour les composants.

Que signifie 5A 125/250VAC ?

La désignation « 5A 125/250VAC » indique généralement que le commutateur peut gérer un maximum de 5 ampères à une tension de 125 volts AC ou 250 volts AC s'il est utilisé avec la charge appropriée, comme recommandé par le fabricant.
Cette spécification s'applique généralement aux charges résistives.

Les appareils tels que les moteurs, les solénoïdes, les compresseurs, les lampes, les transformateurs et les blocs d'alimentation électroniques peuvent subir un courant d'appel élevé ou un arc électrique. Dans de tels cas, il peut être nécessaire d'utiliser des dispositifs avec une charge nominale différente ou d'utiliser un dispositif de suppression approprié.

Cela représente une cote AC. Cependant, cela ne garantit pas que le commutateur est approuvé pour une utilisation à 125 V CC ou 250 V CC. Recherchez toujours la valeur nominale DC distincte dans la fiche technique attribuée avant de continuer.

Comment fonctionne un micro-interrupteur ?

Un micro-interrupteur utilise un mécanisme à action instantanée. Dès que l'actionneur arrive à l'emplacement exact, le ressort intérieur change rapidement d'état de contact. Il permet donc une excellente fiabilité de l'interrupteur malgré son mouvement minimal et son point de fonctionnement constant.

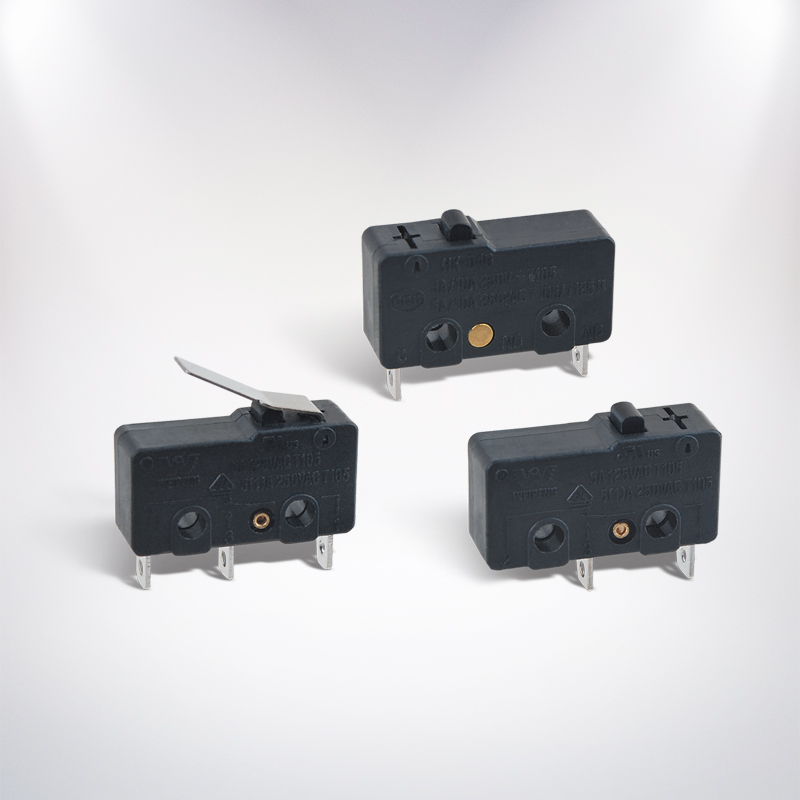

Parmi les types typiques d'actionneurs figurent le piston, le levier à charnière, le levier à galet et le galet simulé. Le type d'actionneur approprié est sélectionné en fonction de l'espace disponible, de la direction du mouvement, ainsi que de la force et de la distance nécessaires au processus.

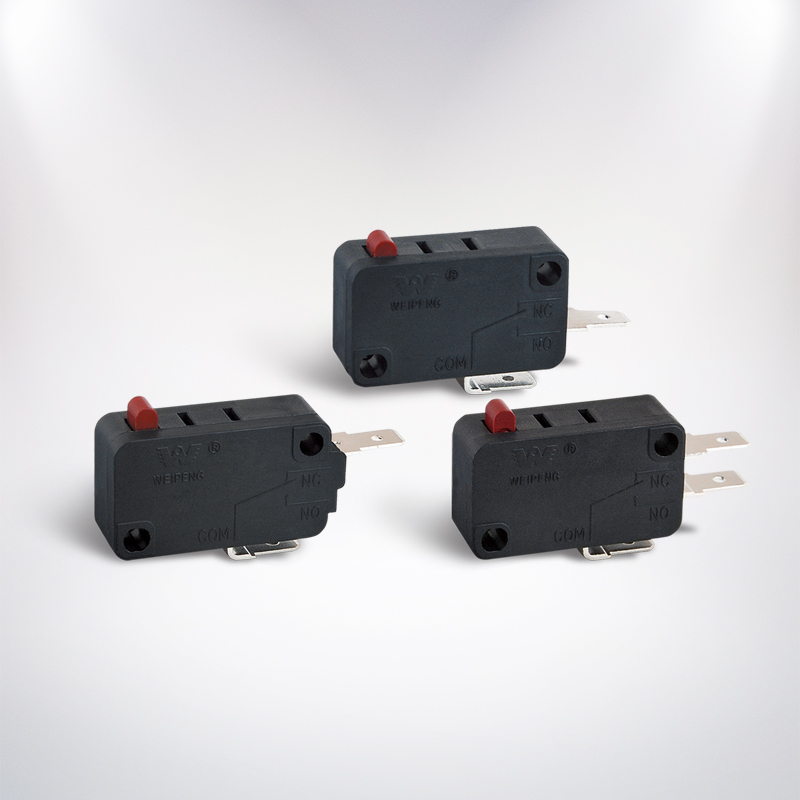

Configuration du terminal SPDT

Plusieurs modèles 5A fonctionnent en mode SPDT (Single Pole Double Throw). Les terminaux communs dans SPDT sont COM, NC et NO.

Lorsque le circuit est activé en appuyant sur l'actionneur, utilisez COM en conjonction avec NO. D'un autre côté, utilisez COM en combinaison avec NC lorsque le circuit doit rester fermé en état de veille et s'ouvrir lorsque l'actionneur est engagé. Assurez-vous de vérifier l'étiquetage sur le commutateur lui-même avant le processus de câblage.

Qu'est-ce qu'un micro-interrupteur sensible ?

Un micro-interrupteur sensible fonctionne avec une force assez faible. Il est utile chaque fois que l'interrupteur est actionné à l'aide d'une porte lumineuse, d'une languette en plastique, d'un petit mécanisme ou d'un mouvement limité.

La sensibilité est déterminée par plus que la note actuelle. Vérifiez les spécifications suivantes :

• Force de fonctionnement et force de relâchement
• Pré-déplacement et dépassement
• Poste de travail
• Type et longueur de l'actionneur
• Durée de vie mécanique et électrique

L'utilisation d'un levier à galet peut minimiser l'effort nécessaire du système externe. Cependant, un mauvais alignement peut entraîner des contraintes latérales et une défaillance précoce. Il doit fonctionner correctement, sans dépasser ses spécifications de surcourse.

Micro-interrupteurs 5A, 10A, 16A et 21A

Les micro-interrupteurs sont fabriqués en différentes versions de courants nominaux, à savoir 5A, 10A, 16A et 21A. Un courant nominal plus élevé n'est pas nécessairement le bon choix ; il est primordial que le commutateur reste conforme à la tension d'application, au type de charge, aux mesures, au type de terminal et aux normes.

Lorsque vous recherchez un micro-interrupteur évalué à 5 A à 125 V et 250 V avec d'autres modèles évalués à 10 A, 16 A et 21 A, vous devez comparer toutes les spécifications plutôt que de regarder uniquement la valeur nominale. Le commutateur de puissance supérieure peut différer des modèles de puissance inférieure en termes de caractéristiques de conception telles que les trous de montage, la course de l'actionneur, la position des bornes et les dimensions des contacts.

Considérations relatives à la charge et à la sécurité

Avant de connecter la charge, il est nécessaire d’identifier non seulement le courant normal mais également le courant d’appel ou de démarrage. Les charges résistives sont normalement beaucoup plus faciles à gérer que les charges inductives ou capacitives. Les moteurs et solénoïdes peuvent générer des étincelles susceptibles d'endommager les contacts même si le courant normal est inférieur à 5 A.

Dans les applications principales, une isolation, une protection contre les surcharges, une protection mécanique et un boîtier appropriés doivent être utilisés. Une installation correcte de l'interrupteur doit normalement être effectuée de manière à ce qu'il coupe le fil conducteur, comme spécifié par la conception de l'équipement et les réglementations électriques locales.

Avant les travaux d'installation ou de test à cet égard, débranchez l'alimentation secteur. Le câblage de la tension secteur doit être complété ou inspecté par un professionnel qualifié.

Conseils de montage et d'installation

Vérifiez toujours les dimensions du corps, l'espacement des trous de montage, la hauteur de l'actionneur, le type de borne et la position de fonctionnement avant de commander. Les interrupteurs qui se ressemblent ne sont pas nécessairement interchangeables.

L'actionneur doit être poussé dans la bonne direction et il ne doit pas être utilisé comme butée mécanique dure, sauf indication contraire du fabricant. Les chocs excessifs, la pression latérale, l'humidité et les vibrations doivent être évités.

Il existe différents types de terminaux couramment utilisés ; ils comprennent des bornes à souder, des languettes de connexion rapide, des broches de circuit imprimé et des bornes de fil. Le style peut être choisi en fonction de la technique d'assemblage utilisée et de la disponibilité de l'espace.

Comment choisir le bon modèle

Utilisez cette liste de contrôle avant l’achat :

• Confirmez la tension CA ou CC et le courant de charge réel.
• Identifiez si la charge est résistive, inductive, capacitive, moteur ou lampe.
• Sélectionnez SPDT, SPST-NO ou SPST-NC en fonction du circuit.
• Choisissez la force de fonctionnement et le style d'actionneur requis.
• Comparez les dimensions de montage et les positions des bornes.
• Vérifiez la température de fonctionnement, l’étanchéité, la durée de vie électrique et les approbations.
• Demandez la fiche technique officielle pour le numéro de pièce exact.

FAQ : Micro-interrupteur sensible SPDT 5A 125/250VAC

Qu'est-ce qu'un micro interrupteur sensible SPDT 5A 125/250VAC ?

Le commutateur est un dispositif à faible force et à action brusque doté d'une borne commune et de deux sorties. Son intensité nominale maximale est de 5 A lorsqu'il fonctionne dans des conditions contrôlées.

Puis-je l'utiliser pour 250VDC ?

Non, bien que le marquage de 125/250 VAC représente une valeur nominale CA, il ne donne pas une valeur nominale pour la tension CC. Recherchez toujours un interrupteur avec une tension continue et un courant nominal mentionnés.

Quelle est la différence entre NON et NC ?

L'interrupteur normalement ouvert permet à l'électricité de circuler lorsque rien n'est enfoncé sur l'interrupteur, tandis que l'interrupteur normalement fermé permet à l'électricité de circuler lorsque l'actionneur est enfoncé.

Un micro-interrupteur 5A peut-il contrôler un moteur ?

Bien que le courant du moteur soit inférieur à 5 A, l'interrupteur peut ne pas fonctionner correctement. Identifiez le courant de démarrage et les arcs inductifs qui peuvent dépasser la capacité du commutateur. Évaluez la capacité de charge du moteur ou utilisez un relais ou un contacteur.

Puis-je remplacer un interrupteur 5A par un modèle 16A ou 21A ?

Ce n'est que si le remplacement a la même taille en termes de dimensions, de mouvement de l'actionneur, de disposition des bornes, de disposition des contacts, de tension nominale et de certification. Une puissance nominale plus élevée ne suffit pas en soi.

Combien de temps dure un micro-interrupteur ?

La durée de vie d'un produit est déterminée par la charge, la fréquence des messages, l'alignement, l'environnement et la qualité de l'installation. La durée de vie mécanique et électrique sont des termes distincts ; par conséquent, les spécifications de durée de vie électrique doivent être suivies en conséquence par rapport à la charge réelle.

Pour conclure, leMicro-interrupteur 5a 125 250vest une option viable pour les systèmes de commande CA et de détection de position de petite taille si la charge et les paramètres mécaniques sont appropriés. Vérifiez les spécifications, choisissez les bornes et l'actionneur appropriés pour le SPDT et utilisez un relais ou une solution robuste pour les appareils avec un courant d'appel important ou pour les applications électromécaniques exigeantes.
