Interrupteur à bascule lumineux : types, câblage et guide d'achat

Un interrupteur à bascule lumineux sert en quelque sorte d'interrupteur marche/arrêt intégré à une LED ou à un néon, qui indique si l'interrupteur est en position marche/arrêt ou pas facilement. Grâce à son indicateur, l'interrupteur à bascule est clairement visible même dans l'obscurité ou dans des panneaux de commande encombrés. Les interrupteurs à bascule lumineux ont trouvé leur utilité dans de nombreuses applications dans les voitures, bateaux, camping-cars, vélos, appareils électroménagers, machines industrielles, systèmes de commande électrique, etc.

Il est possible d'utiliser des interrupteurs à bascule lumineux aussi bien dans les circuits basse tension que dans les secteurs haute tension. On peut rencontrer des interrupteurs 12 V utilisés dans les applications automobiles ainsi que des interrupteurs 120 V CA pour une utilisation domestique et industrielle. Lors du choix du type approprié, la tension du système, le courant nominal, le type de charge, la disposition des bornes, la taille du commutateur et la zone d'installation doivent être établis.

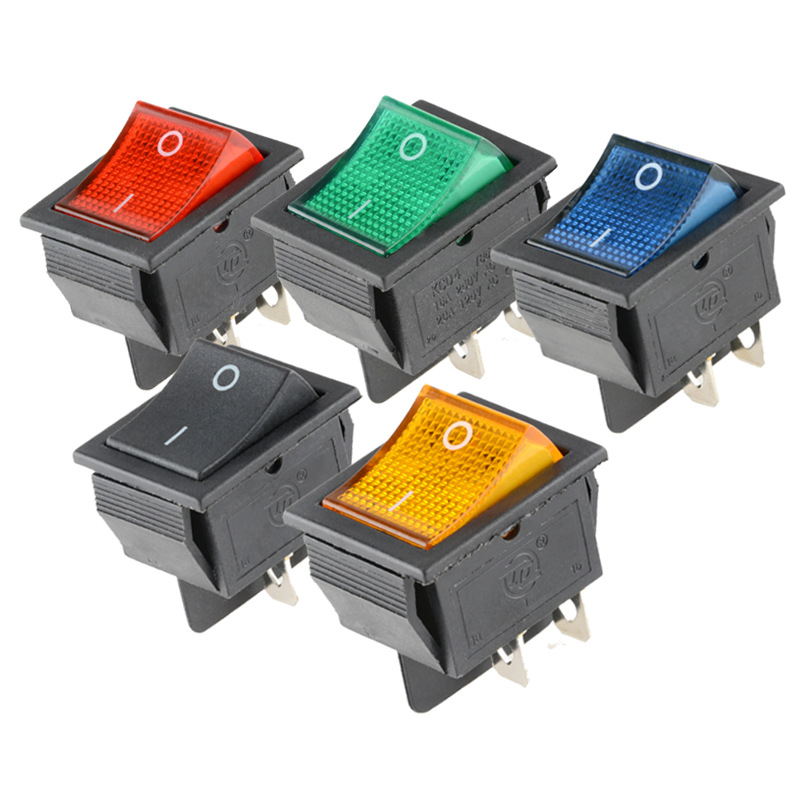

Qu'est-ce qu'unInterrupteur à bascule lumineux?

Un interrupteur à bascule est constitué d'unmécanisme à bascule qui peut activer un circuit électrique. L'interrupteur à bascule est poussé en position marche et l'alimentation se connecte à l'équipement alimenté. De plus, l'interrupteur dispose d'une LED ou d'un néon intégré pour indiquer la mise sous tension.

Le commutateur peut indiquer s'il est alimenté, s'il est allumé ou s'il y a un autre circuit en cours d'exécution, en fonction de la conception et de la configuration de l'appareil. Il existe plusieurs manières de connecter le commutateur, selon le type. Assurez-vous cependant de consulter les instructions de câblage et les repères du fabricant avant de commencer l'installation.

Types courants d’interrupteurs à bascule lumineux

Interrupteurs à bascule à deux bornes

L'interrupteur à deux bornes est conçu pour fonctionner en mode marche et arrêt simple. D'une manière générale, ce type de dispositif de commutation se connecte à la fois aux circuits de charge et d'alimentation électrique et peut allumer la LED lorsqu'elle est sous tension. Certains types de LED sont influencés par la polarité, les connexions doivent donc être effectuées comme décrit ci-dessous.

Interrupteurs à bascule à trois bornes

Les conceptions à trois bornes se caractérisent par une entrée d'énergie électrique, des signaux commutables et une connexion pour la mise à la terre. Grâce à la présence d'une borne séparée pour la connexion à la terre, l'indicateur en question peut fonctionner sans problème. Ce type de conception est fréquemment utilisé dans les automobiles et les bateaux.

Interrupteurs à bascule à quatre et cinq bornes

Les interrupteurs à 4 et 5 bornes peuvent fournir un éclairage indépendant, une commutation bipolaire ou des sorties multiples. Ils conviennent aux têtes de commande plus sophistiquées, bien que le câblage approprié dépende de la configuration interne du circuit. Par conséquent, le schéma fourni doit être suivi au lieu de simplifier le processus de câblage via des emplacements de bornes standard.

Configurations SPST, SPDT et DPDT

Le commutateur SPST a la capacité de réaliser un seul circuit et de le commuter uniquement de l'état marche à l'arrêt. Les commutateurs SPDT activent une entrée et fonctionnent sur deux sorties. Les commutateurs DPDT fonctionnent sur deux circuits et sont capables de sélectionner des entrées ou d'inverser la polarité. Le commutateur SPST est le type de commutateur le plus couramment utilisé pour des applications typiques, comme l'allumage d'une lampe.

Qu'est-ce qu'unInterrupteur à bascule lumineux12V utilisé pour?

Un interrupteur à bascule de 12 volts avec éclairage est conçu pour être utilisé dans les circuits électriques dotés d'une alimentation en courant continu (CC) de 12 volts. Les applications typiques incluent :

• Éclairage automobile et moto
• Barres lumineuses LED et lampes de travail
• Ventilateurs de refroidissement et pompes à eau
• Accessoires pour bateaux et camping-cars
• Équipements du tableau de bord et du panneau de commande
• Systèmes électriques alimentés par batterie

La norme 12 V ne stipule pas la limite supérieure de courant pour le commutateur. On peut affirmer, par exemple, qu'un interrupteur peut fonctionner sur une alimentation de 12 V à un courant de 20 A. Cependant, lors du démarrage, certaines machines telles que les moteurs et les pompes peuvent consommer plus de courant. À cette fin, des relais appropriés doivent être utilisés pour contrôler des courants élevés ou des charges inductives.

Comment choisir le bon interrupteur à bascule éclairé

Vérifiez la tension et le courant nominal

Sélectionnez un interrupteur qui fonctionnera correctement avec la tension et le courant du circuit. Par exemple, un interrupteur d'une tension nominale de 12 V CC ne doit pas être utilisé pour un circuit avec des tensions de 120 V ou 230 V CA. En plus du courant de fonctionnement normal, il faut également tenir compte du courant de démarrage ou d'appel de la charge.

Considérez le type de charge

Les moteurs électriques, les pompes, les appareils de chauffage, les ampoules et les pilotes de LED imposent différentes charges aux interrupteurs. Les valeurs nominales qui prennent uniquement en compte les charges résistives peuvent ne pas s'appliquer aux charges inductives telles que les moteurs électriques. Le choix des interrupteurs doit être effectué en fonction des charges qu'ils doivent supporter.

Confirmez les dimensions de montage

Avant de commander, assurez-vous de vérifier la mesure de la découpe du panneau ainsi que l'épaisseur du panneau, la position de la languette de maintien et les dégagements derrière le panneau. Un interrupteur peut pénétrer dans la découpe située à l'avant, mais peut quand même entrer en collision avec d'autres pièces et câblages.

Examiner les spécifications de l'indicateur

La consommation électrique des indicateurs LED est très faible, ils sont donc généralement utilisés dans les systèmes 12 V. Assurez-vous que la LED contient une résistance interne et vérifiez si elle a une polarité. L’utilisation d’un interrupteur avec une tension différente peut entraîner une mauvaise orientation de l’indicateur.

Pensez à la protection de l’environnement

Nous devons sélectionner des interrupteurs capables de résister à l'humidité et de prévenir la rouille au cas où ils seraient utilisés à l'extérieur, à l'intérieur, dans un environnement marin ou dans des environnements poussiéreux et soumis à des vibrations.

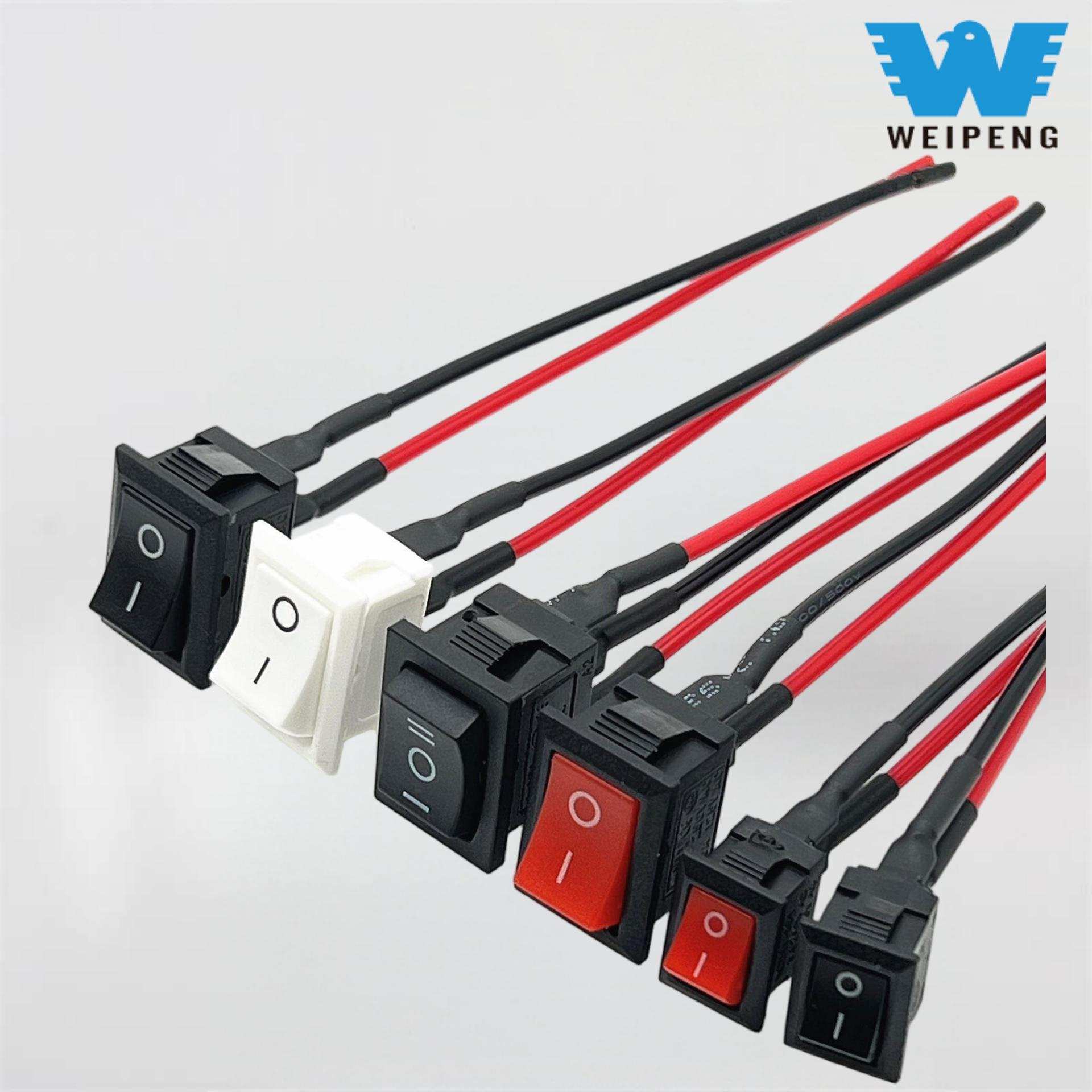

Comment câbler un interrupteur à bascule lumineux ?

Le câblage d'un interrupteur à bascule lumineux implique d'identifier les spécifications de l'interrupteur particulier, y compris son nombre de bornes et sa disposition. Coupez toujours l'alimentation électrique avant de commencer les travaux et identifiez avec précision chacune des bornes. Le raccordement au secteur doit être effectué uniquement par des techniciens qualifiés.

Câblage typique à trois bornes 12 V

Alimentation positive avec fusible -> Borne d'alimentation ou d'entrée
Sortie commutée -> Borne positive de la charge
Négatif du système -> Borne de terre et charge négative

L'électricité doit être disponible sur la charge dès que l'interrupteur est allumé, indiquant que l'indicateur est allumé. Le fusible doit être monté juste à côté de l'alimentation, c'est-à-dire de la batterie. La valeur du fusible doit également correspondre au type de fil et aux spécifications du circuit.

Câblage typique à deux bornes

Alimentation positive -> Interrupteur borne 1
Commutateur borne 2 -> Charge positive
Charge négative -> Système négatif

Lorsqu'un interrupteur comprend une LED sensible à la polarité, il est important de connecter correctement les fils positif et négatif. Dans le cas où les fils sont inversés, la LED ne s'allumera pas, même si l'interrupteur fonctionnera correctement.

Considérations sur le câblage et la sécurité

Utilisez un fil doté du courant nominal approprié et utilisez des bornes isolées ainsi que des gaines thermorétractables pour garantir la sécurité de toutes les connexions. N'acheminez pas les fils à proximité d'angles vifs, de sources de chaleur élevées ou de zones susceptibles de créer du mouvement. Pour les véhicules, vérifier que le faisceau électrique n'est pas également exposé aux vibrations et à l'abrasion. Pour le câblage marin, assurez-vous que les connecteurs ainsi que les fils utilisés sont exempts de corrosion.

Une bascule allumée ne remplace pas un disjoncteur, la mise à la terre appropriée ou un fusible. Si l'interrupteur devient trop chaud, fond, se décolore, produit des étincelles ou émet une odeur de brûlé, il doit être éteint car cela peut indiquer un défaut électrique, tel qu'un excès de courant, une connexion desserrée, des contacts défectueux ou des fils trop fins pour supporter la charge.

CommunInterrupteur à bascule lumineuxProblèmes

L'indicateur ne s'allume pas

Certaines raisons courantes sont l'inversion de polarité, l'absence d'une connexion à la terre, une erreur d'identification des bornes ou l'utilisation d'un indicateur conçu pour une tension différente. Comparez correctement les travaux d'installation avec le schéma de câblage du fabricant et vérifiez que la tension est présente sur les bonnes bornes.

La charge fonctionne mais pas l'indicateur

Même si les contacts de l'interrupteur sont bien conducteurs, il est tout aussi important de vérifier si l'appareil dispose d'une mise à la terre ou d'une alimentation séparée. Vérifiez également si l’appareil dispose d’une source de lumière qui fonctionne séparément des autres.

L'indicateur reste allumé lorsque l'interrupteur est éteint

Certains modèles de commutateurs fonctionnent de manière à s'allumer chaque fois que du courant est présent à leur entrée. Ce comportement peut être normal pour cet appareil particulier. Avant de remplacer l'interrupteur, assurez-vous de vérifier le circuit indicateur de l'interrupteur.

L'indicateur scintille ou l'interrupteur devient chaud

Des problèmes tels que des connexions desserrées, une chute de tension, un flux de courant élevé ou des charges inadaptées peuvent provoquer un scintillement et une surchauffe. Cela doit être étudié en déconnectant le circuit et en examinant la valeur nominale du commutateur, la taille du fil et la manière dont l'appareil est connecté et chargé. Si nécessaire, l'utilisation d'un relais peut être nécessaire pour le moteur, les pompes ou d'autres charges qui consomment des courants élevés.

Foire aux questions

Un interrupteur à bascule lumineux nécessite-t-il un fil de terre ?

Ce n’est pas toujours le cas. Dans le cas des compteurs à deux bornes, ils connectent leur indicateur en interne, ce qui signifie qu'aucune mise à la terre séparée n'est nécessaire. Les modèles dotés de trois bornes doivent toujours avoir leur propre point de masse. Vérifiez toujours les bornes respectives et les spécifications des produits.

Un interrupteur à bascule lumineux 12 V peut-il contrôler les lumières LED ?

L'affirmation est valide puisque le commutateur a une valeur nominale qui correspond à la tension du système, au courant de fonctionnement nominal et au courant de démarrage du pilote de LED. Un relais peut être nécessaire lors de l'utilisation de barres LED plus grandes ou de plusieurs luminaires.

Un interrupteur à bascule 12 V peut-il être utilisé avec l’alimentation domestique ?

Non, un interrupteur à bascule conçu pour 12 V CC ne peut pas être utilisé avec du 120 V ou du 230 V CA. Un interrupteur CA doit être évalué pour la tension CA, le courant, les types de charges et les normes de sécurité applicables à l'électricité domestique.

Pourquoi mon interrupteur à bascule LED s'allume-t-il faiblement lorsqu'il est éteint ?

Un petit courant de fuite provenant du gadget ou de la charge dans le circuit produit une lumière tamisée. Parfois, au lieu de cet arrangement, on peut également recourir à un interrupteur, un relais ou un dispositif différent du côté de la charge.

Comment puis-je tester un interrupteur à bascule ?

Pour tester sa continuité, l'interrupteur doit être retiré de la source d'alimentation et le multimètre réglé en mode continuité. Le fonctionnement du commutateur doit être tel qu'il ait à la fois des réponses ouvertes et fermées pendant le fonctionnement. N’effectuez jamais de tests de continuité sur un circuit sous tension.

Un interrupteur à bascule correctement éclairé possède les spécifications de tension, de courant, de type de charge, de bornes, de taille et de fonction qui correspondent à son environnement. Pour activer un petit accessoire 12 V, un interrupteur SPST est un choix approprié. Si des moteurs ou des équipements lourds sont impliqués, un relais sera nécessaire, ainsi que des fusibles et des fils appropriés dans d’autres systèmes électriques.
