Micro-interrupteur pour cuiseur à riz – WEIPENG : Guide de fonction, de connexion, de sélection et de remplacement

Le micro-interrupteur du cuiseur à riz ne semble pas être un composant important mais il joue un rôle majeur dans le fonctionnement d'un cuiseur à riz. Ce type de micro-interrupteur peut facilement affecter l'efficacité thermique d'un cuiseur à riz, la fonction de contrôle automatique de la température, ainsi que la sécurité des utilisateurs. Choisir le bon micro-interrupteur pour cuiseur à riz est très important selon les fabricants de cuiseurs à riz, les spécialistes de la réparation et les acheteurs de pièces d'appareils électroménagers.

Les micro-interrupteurs WEIPENG sont largement utilisés dans les petits appareils électroménagers car ils offrent une fonction de contact cohérente, des dimensions compactes et diverses configurations de bornes. Par exemple, si vous avez besoin de trouver un interrupteur à remplacer dans votre cuiseur à riz ou de rechercher des composants de votre nouvelle ligne de production d'appareils, les connaissances sur les valeurs nominales, les actionneurs, les connexions et les conditions de fonctionnement vous aideront à faire le bon choix.

Comment fonctionne un micro-interrupteur dans un cuiseur à riz ?

Dans un cuiseur à riz, le micro-interrupteur fera probablement partie du système de contrôle de la température et de précaution de cet outil. On le trouve généralement à proximité du capteur de chaleur, du levier de cuisson, de la plaque chauffante ainsi que de l'unité de commande interne. L'interrupteur se déclenche soit par la position du levier de cuisson, soit par le mouvement de l'ensemble thermostat pendant que le cuiseur à riz démarre la cuisson.

La chaleur est utilisée pour chauffer une plaque de cuisson. Tant que l'eau est présente, la température reste proche du point d'ébullition. Une fois l’eau évaporée ou absorbée, la température du fond de la casserole monte rapidement. Le thermostat surveille ce changement et active le système mécanique. Le micro-interrupteur coupe le circuit de cuisson ou fait passer l'appareil en mode « Chaud ».

Les performances du commutateur peuvent être considérées comme une réponse électrique fiable et rapide. Il y parvient grâce à la technique de contact à action brusque qui permet à l'interrupteur d'ouvrir ou de fermer le circuit en un rien de temps.

Pourquoi leMicro-interrupteur pour cuiseur à rizImporte

Le micro-interrupteur est peut-être moins cher que la plaque chauffante ou le tableau de commande électronique, mais il est d'une importance primordiale dans le fonctionnement de l'appareil. Un interrupteur de qualité inférieure peut entraîner un chauffage incohérent, un bouton de cuisson bloqué, une incapacité à maintenir au chaud, un court-circuit électrique ou un dysfonctionnement inévitable après une utilisation continue.

Un micro-interrupteur fiable pour cuiseur à riz peut améliorer la cohérence de la production et réduire le nombre de réclamations au titre de la garantie pour les producteurs. Pour les ateliers de réparation, la puissance nominale et la configuration correcte des bornes de l'interrupteur garantissent que l'appareil fonctionne comme requis. En termes d’utilisateurs finaux, cela garantit une expérience de cuisson plus sûre et plus facile.

Spécifications courantes du micro-interrupteur pour cuiseur à riz

Avant d’acheter un micro-interrupteur, il est important que l’acheteur examine les marquages ​​du composant existant et trouve un remplacement équivalent. Même deux interrupteurs qui peuvent sembler similaires en surface peuvent néanmoins avoir des dispositions de broches ou des caractéristiques électriques différentes.

Les spécifications les plus importantes comprennent généralement :

• Caractéristiques électriques, telles que 5 A, 10 A, 16 A ou plus à 125 VAC ou 250 VAC
• Formulaire de contact, y compris SPDT, SPST normalement ouvert ou SPST normalement fermé
• Type de borne, telle que bornes à souder, languettes de connexion rapide, bornes à vis ou fils conducteurs
• Conception de l'actionneur, y compris le style à piston à goupille, à levier, à levier à galet ou à bouton-poussoir
• Force de fonctionnement et force de relâchement
• Espacement des trous de montage et dimensions hors tout du corps
• Exigences de résistance à la température et d’isolation
• Cycles de vie mécaniques et électriques attendus

Les cuiseurs à riz fonctionnent généralement sur secteur, c'est pourquoi un interrupteur doit être choisi en fonction de la conception électrique et de la charge données. Un interrupteur ne doit pas être choisi uniquement en fonction de son apparence. Un interrupteur avec des valeurs de courant inappropriées surchauffera très probablement, liera les contacts entre eux ou présentera un dysfonctionnement d'une autre manière.

Connexion du micro-interrupteur du cuiseur à riz : ce que les acheteurs doivent savoir

Il est important de connecter correctement le micro-interrupteur dans le cuiseur à riz. La plupart des micro-interrupteurs ont trois bornes, à savoir COM, NO et NC.

• COM signifie terminal commun.
• NON signifie normalement ouvert ; le circuit se ferme lorsque l'interrupteur est enfoncé ou activé.
• NC signifie normalement fermé ; le circuit s'ouvre lorsque l'interrupteur est enfoncé ou activé.

Les types de circuits utilisés dans les appareils peuvent varier en fonction de l'interrupteur utilisé lors de la connexion. L'interrupteur peut être un dispositif qui complète le circuit lorsqu'il est enfoncé, arrive au point de couper l'alimentation à un point particulier de mouvement mécanique ou signale un mode de transition dans la cuisson. Certains cuiseurs à riz utilisent un micro-interrupteur ainsi qu'un thermostat bimétallique, un fusible thermique, un voyant lumineux, un relais ou un tableau de commande électronique.

Il est indispensable de prendre une photo des fils ou de noter leur nature avant de dévisser le composant endommagé. La configuration du terminal doit être vérifiée à l'aide de la documentation de l'appareil ou du service ou d'un test de continuité avec coupure de courant. Étant donné que les cuiseurs à riz nécessitent une tension secteur, seul un technicien compétent ou une personne possédant une expertise adéquate en réparation électrique doit effectuer les réparations.

Signes qu'unMicro-interrupteur pour cuiseur à rizPeut être défectueux

Un dommage externe du micro-interrupteur ne reflète pas nécessairement un dysfonctionnement interne. Cela signifie que les contacts du micro-interrupteur peuvent s'user, s'affaiblir, s'oxyder ou même se coincer. Les signes d'un micro interrupteur problématique incluent : un cuiseur à riz qui ne fonctionne pas, un levier de cuisson qui ne maintient pas la position, un cuiseur à riz qui reste en cuisson active trop longtemps, ou encore un cuiseur qui ne passe pas en mode chaud.

Le fonctionnement normal de l'appareil peut montrer certains signes pouvant impliquer des problèmes de dépannage de performances. Ces signes incluent l'absence de chauffage, des clics aléatoires, une odeur de brûlé autour de l'interrupteur, des signes de chaleur autour des bornes, etc. Les connecteurs doivent également être vérifiés pour détecter des problèmes tels qu'un défaut dans le thermostat, le serpentin de chauffage, le fusible, etc.

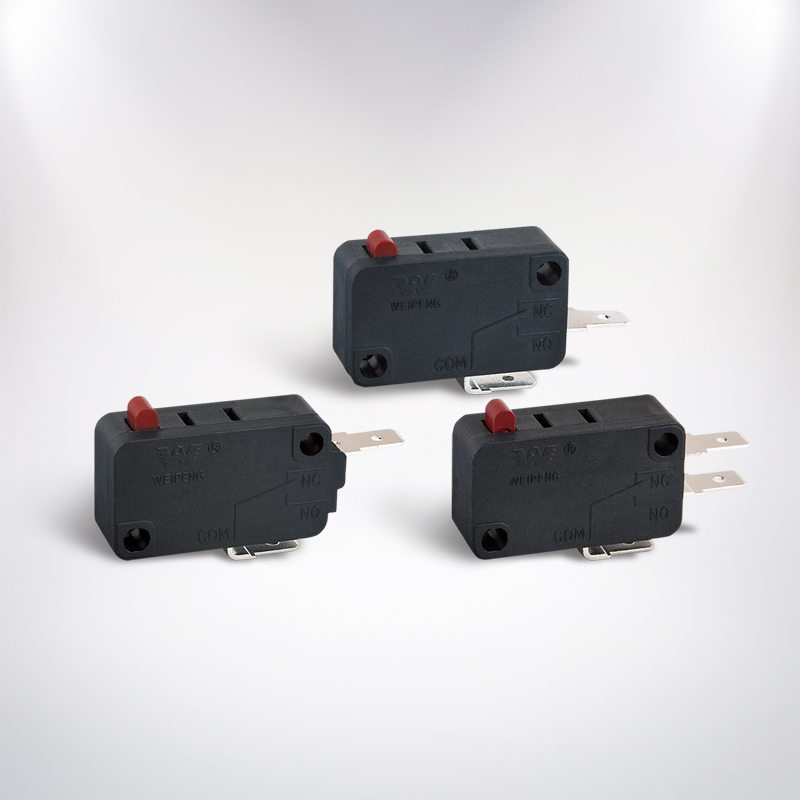

Micro-interrupteurs WEIPENG pour les applications de cuiseurs à riz

WEIPENG est connu pour être un producteur qualifié de produits de micro-interrupteurs avec une large gamme d'applications allant des appareils électroménagers aux produits électroniques et divers services de support. Les applications des micro-interrupteurs WEIPENG pour les cuiseurs à riz sont largement reconnues en raison de leur conception compacte, de leurs fonctions opérationnelles fiables, de la variété de terminaux disponibles et des différentes options fournies pour les actionneurs.

Les commutateurs WEIPENG sont disponibles dans diverses spécifications répondant à une variété de valeurs nominales de courant et de spécifications d'installation, ce qui les rend adaptés à un grand nombre d'appareils, notamment les cuiseurs à riz domestiques, les chauffe-plats commerciaux, les multicuiseurs, les autocuiseurs électriques et plusieurs autres appareils de chauffage. Les consommateurs sont mis en garde contre le fait de faire leur choix uniquement sur la marque. Le choix d'un modèle WEIPENG dépend du type de câblage électrique, du courant de charge et de la fonction de commutation de l'appareil.

Yueqing Tongda Wire Electric Factory est un fabricant réputé de produits de commutation WEIPENG. L'usine connaît bien les micro-interrupteurs et les composants électriques similaires et peut répondre aux besoins des clients exigeant de la qualité, des solutions OEM, la personnalisation des terminaux et des fournitures en gros pour la fabrication ou la réparation d'appareils électroménagers.

Comparaison des marques et fabricants courants de micro-interrupteurs

Différentes marques répondent à différentes exigences du marché. Les marques mondiales hautes performances sont généralement choisies pour les appareils et applications haut de gamme qui nécessitent de nombreuses certifications, tandis que les fabricants spécialisés chinois fournissent des services au meilleur rapport qualité-prix.

Le coût des micro-commutateurs dépend de nombreux critères tels que la classification, les exigences de certification, la quantité commandée, le type de terminal et l'outillage personnalisé. Alors que les achats en gros peuvent rapporter des prix compris entre 1 et 2 dollars par interrupteur pour les micro-interrupteurs standard, les interrupteurs certifiés et à courant élevé, les interrupteurs à actionneur personnalisés ou les interrupteurs de marques reconnaissables peuvent atteindre des centaines d'euros par unité. Notez que la pièce la moins chère n’est pas toujours la meilleure option, surtout si elle risque de poser des problèmes de qualité et d’installation.

Comment choisir le bon micro-interrupteur pour un cuiseur à riz

Dans un premier temps, notez les détails du commutateur d'origine tels que le numéro de modèle, les spécifications électriques, la disposition des contacts, la direction des bornes, les dimensions d'installation et le type d'actionneur. Après cela, mesurez correctement le nouveau composant. Si le marquage de l'appareil d'origine n'est pas clair, reportez-vous au schéma et contactez l'autorité responsable de l'appareil ou le fournisseur.

Lors de la conception d'un cuiseur à riz, il est important pour les ingénieurs d'estimer la charge électrique prévue et d'inclure une marge de sécurité adéquate. Les considérations lors de l'exécution d'une telle estimation incluent le courant d'appel, les paramètres de l'élément chauffant, la température ambiante à l'intérieur de l'appareil, la fréquence de fonctionnement et les spécifications de certification pour le marché spécifique. Un bon interrupteur doit fonctionner correctement pendant tout le cycle de vie de l'appareil.

Il est également important que les acheteurs sachent si le commutateur nécessite des certifications telles que UL, CUL, ENEC, VDE, support de conformité CE, RoHS ou documentation REACH en fonction du marché de vente et de la catégorie des produits concernés. La nécessité des certifications ci-dessus doit être vérifiée au préalable.

Conseils d'installation et de remplacement

Il est essentiel de débrancher le cuiseur à riz avant d'ouvrir son boîtier. Laissez le cuiseur à riz refroidir complètement avant de le démonter. Lors du remplacement, évitez d'endommager les manchons isolants avec les fiches de borne, les protecteurs thermiques ou tout fil à proximité. Assurez-vous que l'actionneur est correctement aligné avec le levier, le mécanisme du thermostat ou les autres pièces mobiles qu'il actionne.

Une fois installés, vérifiez que tous les connecteurs sont à la fois sécurisés et correctement positionnés. Des connecteurs desserrés peuvent provoquer une résistance, une accumulation de chaleur et rendre le fonctionnement irrégulier. Si une soudure est nécessaire, veillez à gérer la température requise afin que le corps de l'interrupteur ne surchauffe pas. Avant de remettre l'interrupteur en marche, effectuez des tests pour vérifier le bon fonctionnement des fonctions de cuisson, d'arrêt automatique et de maintien au chaud.

Si l'interrupteur est intégré au circuit de sécurité ou si l'appareil présente des signes de surchauffe, des dommages au câblage, la fonte des plastiques ou des défauts persistants, il est suggéré de le faire vérifier par un professionnel.

Foire aux questions

Puis-je remplacer unmicro-interrupteur pour cuiseur à rizavec un interrupteur d'apparence similaire ?

En d'autres termes, le remplacement doit avoir les mêmes spécifications que l'interrupteur d'origine en termes de tension nominale, de type de contact, de configuration des bornes, de conception du système d'actionnement et de méthode de montage. Des interrupteurs visuellement similaires peuvent être inefficaces et dangereux dans l'appareil.

Quelle est la différence entre NO et NC sur un micro-interrupteur ?

NO signifie normalement ouvert, où le circuit reste en position ouverte jusqu'à ce que l'interrupteur soit enfoncé afin de créer un circuit fermé. NC signifie normalement fermé, le circuit étant fermé avant l'activation et s'ouvrant en appuyant sur l'interrupteur. En fonction de la fonction du circuit, les cuiseurs à riz peuvent utiliser l'un ou l'autre type de contact.

Pourquoi mon cuiseur à riz reste-t-il en mode cuisson ?

Un micro-interrupteur défectueux, un thermostat endommagé, un capteur de température défectueux, un levier mécanique coincé, un mauvais câblage ou un panneau de commande défectueux pourraient être à l'origine du problème de l'appareil. Il est préférable de comprendre l'état du micro-interrupteur dans le cadre d'un diagnostic approfondi.

Combien de micro-interrupteurs sont utilisés dans un cuiseur à riz ?

Les cuiseurs à riz mécaniques de base peuvent utiliser un seul micro-interrupteur ou un interrupteur intégré dans le contrôleur. Les cuisinières plus complexes, les appareils multi-cuisson et les appareils de cuisine intelligents peuvent utiliser plusieurs commutateurs pour des tâches telles que la détection du couvercle, les verrous de sécurité, les processus de cuisson et d'autres opérations.

Lors du choix du bon micro-interrupteur pour cuiseur à riz, vous devez prendre en compte l'aspect sécurité, l'ajustement mécanique, la fiabilité de la commutation et son coût. Les solutions fournies par WEIPENG et proposées par Yueqing Tongda Wire Electric Factory peuvent constituer un bon choix pour les fabricants d'appareils électroménagers, les détaillants et les consommateurs à la recherche de produits offrant la qualité de travail nécessaire et le soutien du fabricant. Les acheteurs peuvent éviter les pannes lors de la réparation de l'appareil en confirmant les valeurs nominales, les bornes, le type d'actionneur et la certification nécessaire avant d'acheter.
