Interrupteur à bascule en position marche/arrêt : le guide complet pour les débutants et les experts

Comprendre leposition marche-arrêt de l'interrupteur à basculeest un facteur très important pour les professionnels et les amateurs travaillant avec des appareils électriques ou électroniques. L'interrupteur à bascule est utilisé de diverses manières et dans divers endroits, comme dans les produits ménagers, les tableaux de bord des voitures, les équipements informatiques, les multiprises et les usines. Si vous êtes intéressé par les méthodes permettant de déterminer si l'interrupteur à bascule fonctionne ou non, ainsi que par sa construction, son fonctionnement et ses pannes, vous trouverez certainement les réponses dans ce manuel.

Qu'est-ce qu'un interrupteur à bascule ?

Un interrupteur à bascule est un interrupteur électrique qui bascule lorsqu'on appuie dessus, plutôt que de se déplacer verticalement. Le basculement complète ou interrompt également le circuit et contrôle le courant électrique. Les interrupteurs à bascule sont devenus populaires parmi les ingénieurs. Ils sont solides, faciles à utiliser et fiables. Il existe de nombreux types d'interrupteurs à bascule en termes de conception, de forme et de taille, mais leur rôle principal reste le même : allumer et éteindre de manière fiable.

Identification de la position marche et arrêt d'un interrupteur à bascule

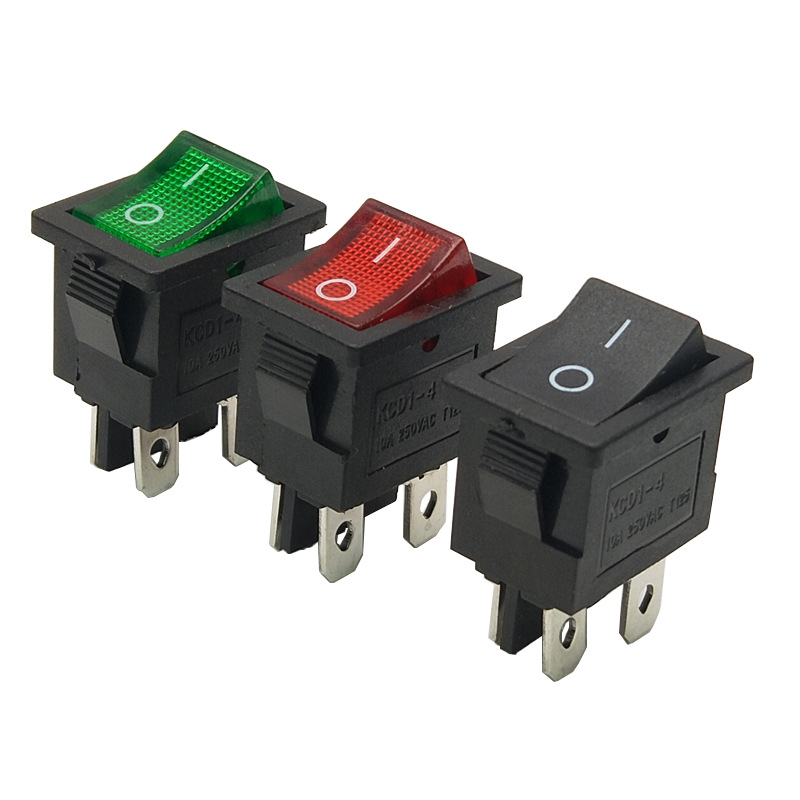

En rejoignant le monde des interrupteurs à bascule, l'une des premières questions qui nous vient à l'esprit est la suivante : comment savoir si l'interrupteur est allumé ou éteint ? L'industrie a simplifié la tâche en proposant quelques indicateurs généraux. Recherchez les symboles internationaux imprimés sur la face avant du commutateur ou gravés dessus.

I= ACTIVÉ
O= DÉSACTIVÉ

En déplaçant l'interrupteur dans la direction du marquage indiquant «I», vous terminerez le circuit électrique en question et allumerez l'appareil. Si l'interrupteur est tourné dans le sens du marquage « O », la connexion est interrompue et l'appareil cesse de fonctionner. Grâce à des panneaux aussi simples, la sécurité peut être garantie. Dans certaines situations, les valeurs de couleur peuvent être utilisées pour lire la couleur rouge pour « ON » et la couleur noire ou blanche pour « OFF ».

Configurations courantes des interrupteurs à bascule

Les interrupteurs à bascule sont disponibles dans plusieurs configurations : unipolaire unidirectionnel (SPST), bipolaire unidirectionnel (DPST), unipolaire bidirectionnel (SPDT) et bipolaire bipolaire (DPDT). La configuration choisie indique le nombre de circuits que l'interrupteur à bascule peut actionner. En outre, cela révèle si l'interrupteur peut remplir sa fonction dans de nombreuses positions.

Standardement, la fonction marche-arrêt appartient à la conception SPST, dans laquelle une extrémité allume la source d'alimentation (ON) et l'autre extrémité l'éteint (OFF). Cependant, les types de commutateurs DPDT ou SPDT peuvent inclure plus de positions pour changer de direction ou établir différentes connexions dans le circuit. Connaître la conception de votre interrupteur à bascule aide à le connecter et à l'utiliser correctement.

Applications des interrupteurs à bascule et de leurs positions marche/arrêt

En raison de leur conception pratique et de leur simplicité d'utilisation, les interrupteurs à bascule se retrouvent dans de nombreux appareils. Voici les principales applications pour lesquelles une identification correcte de la position marche et arrêt est importante :

Appareils électroménagers : Dans le cas des machines à café, des refroidisseurs d'eau, des aspirateurs et des ventilateurs, les interrupteurs à bascule ont été préférés en raison de leur facilité d'utilisation.
Automobile : La position de l'interrupteur à bascule est primordiale lorsqu'il s'agit de contrôler le tableau de bord, les vitres, le réglage et l'éclairage.
Industriel : Les machines lourdes ont toujours compté sur des commutations clairement marquées et fiables.
Électronique et ordinateurs : Il va sans dire que les multiprises électriques, les écrans et les châssis utilisent des interrupteurs à bascule pour éviter tout problème d'alimentation et de gestion.

Comprendre les informations sur l'interrupteur à bascule est crucial pour un fonctionnement fluide et sûr des appareils, comme l'illustrent les exemples donnés. La position physique ainsi que la compréhension de la signification des symboles permettent d'éviter le démarrage et/ou l'arrêt involontaire des appareils qui pourraient entraîner des dommages ou des blessures.

Indices visuels et physiques pour la position marche-arrêt

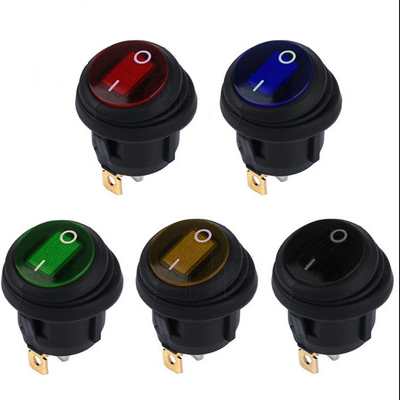

Outre les symboles de base « I » et « O », les interrupteurs à bascule peuvent également inclure différents signaux visuels et tactiles afin que les utilisateurs puissent comprendre rapidement leur état. Certains interrupteurs ont des marques lumineuses où une ampoule au néon ou une LED est allumée lorsque l'interrupteur lui-même est allumé. De plus, il existe des interrupteurs avec indicateurs tactiles qui peuvent avoir un bord robuste ou une double surface creuse pour permettre la sensation des côtés marche et arrêt.

Les caractéristiques physiques du commutateur fournissent également des informations précieuses. Dans la plupart des cas, la position « ON » implique le transfert de l'interrupteur vers l'opérateur, tandis que la position « OFF » signifie la rotation de l'interrupteur dans le sens opposé. Dans les appareils montés sur panneaux, il peut y avoir une option pour maintenir un emplacement standardisé de l'interrupteur afin que « ON » soit situé dans la partie supérieure ou à proximité de l'utilisateur, selon certaines réglementations.

Comment installer et câbler un interrupteur à bascule pour une fonction marche-arrêt correcte

La configuration correcte de l'interrupteur à bascule garantit le fonctionnement prévu de l'état marche et arrêt de l'interrupteur. Le processus est le suivant :

Étape 1 : Identifiez le type de commutateur
Pour savoir quel commutateur vous utilisez, déterminez s'il s'agit d'un commutateur SPST, DPST, SPDT ou DPDT, car il déterminera vos connexions de câblage.
Étape 2 : Trouvez les symboles « I » et « O »
Lorsque vous placez le commutateur dans le support, assurez-vous que « I » fait face au côté approprié.
Étape 3 : Connectez les terminaux
Le câblage consiste généralement simplement à connecter la source d’alimentation à la borne « sous tension » et à connecter l’appareil à la borne « charge », comme spécifié dans les instructions de votre fabricant.
Étape 4 : Exécuter des tests sur le commutateur
Une fois que vous avez fini de connecter l'interrupteur, vérifiez que l'interrupteur allume votre appareil en appuyant sur « I » et que « O » l'éteint.

Une mauvaise installation de l'interrupteur à bascule peut entraîner une inversion de la fonction marche/arrêt, ce qui peut être à la fois déroutant et dangereux. Si vous n'êtes pas sûr du fonctionnement de l'installation, il est bon de contacter un électricien qualifié et de demander de l'aide pour comprendre les schémas de câblage fournis par le fabricant de l'interrupteur.

Considérations de sécurité avec les interrupteurs à bascule

La sécurité est de la plus haute importance lorsqu’il s’agit de commandes électriques. Voici quelques bonnes pratiques à suivre pour trouver leposition marche-arrêt des interrupteurs à bascule:

Marquages ​​clairs : assurez-vous de marquer clairement vos interrupteurs avec les lettres « I » et « O », ou utilisez des autocollants si nécessaire. Cohérence : lors de l'installation des interrupteurs, assurez-vous que l'orientation marche/arrêt est cohérente avec la façon dont ils sont installés sur d'autres appareils ou panneaux. Évitez les commutations accidentelles : évitez d'utiliser des interrupteurs dépourvus de protections, de couvercles ou de mécanismes de verrouillage, car cela peut être dangereux dans les lieux de travail industriels et surpeuplés. Entretien périodique : vérifiez régulièrement les interrupteurs pour déceler des signes d'usure, des marquages ​​décolorés ou tout autre élément défectueux pouvant provoquer des dysfonctionnements.

En mettant en œuvre ces mesures de sécurité, vous vous assurez que non seulement vous, mais aussi les autres, serez en mesure de déterminer la position marche-arrêt de l'interrupteur à bascule et d'éviter tout problème électrique éventuel.

Foire aux questions

Comment savoir si un interrupteur est en position marche ou arrêt ?La majorité des interrupteurs à bascule utilisent des signaux graphiques communs : « I » indique que l'actionneur exécute une fonction ON, tandis que « O » indique qu'il exécute une fonction OFF. Le côté « I » est celui qui complète le circuit, tandis que le côté « O » le déconnecte. Dans les cas où aucun signal n’est fourni, reportez-vous au manuel du fabricant. De plus, il arrive parfois que les interrupteurs soient allumés lorsqu'ils sont en position ON ou positionnés de telle sorte que le côté poussé vers l'utilisateur soit en position ON. Un simple test effectué en basculant les interrupteurs peut également être effectué pour déterminer sa position.

Tous les interrupteurs à bascule sont-ils allumés lorsqu'ils sont allumés ?L'éclairage n'existe pas dans tous les interrupteurs à bascule. Bien que les interrupteurs lumineux soient quelque peu utiles lorsque l'environnement est sombre, un interrupteur ordinaire ne peut utiliser qu'un marquage ou une sensation.

Puis-je installer moi-même un interrupteur à bascule ?Oui, si vous respectez la procédure de câblage correcte et les normes de sécurité. Assurez-vous de vérifier les spécifications du commutateur et de vous référer aux schémas de câblage pour confirmer qu'il est correctement orienté et fonctionne correctement.

Que se passe-t-il si le commutateur est installé à l'envers ?S'il est mal installé, l'interrupteur à bascule peut fonctionner dans le sens inverse : lorsque le côté « O » est enfoncé, cela peut entraîner la mise sous tension de l'appareil, provoquant une confusion et présentant un danger. Il faut contrôler l'orientation de la bonne manière et vérifier la fonctionnalité du commutateur après l'avoir installé.

Les interrupteurs à bascule sont-ils adaptés aux appareils à courant élevé ?Il existe de nombreux interrupteurs à bascule qui peuvent parfaitement fonctionner avec des applications à haute tension et à courant élevé ; cependant, il est toujours conseillé de s'assurer que les notes sont suffisantes pour votre candidature. L'utilisation d'un interrupteur avec des valeurs nominales insuffisantes peut provoquer une génération de chaleur excessive ou des dysfonctionnements.

Dépannage des problèmes marche-arrêt des interrupteurs à bascule

Alors que certaines machines dotées de commutateurs à bascule ne répondent pas de manière appropriée aux modifications de leur état. Le dépannage de la fonction marche et arrêt de l’interrupteur implique d’examiner à la fois l’interrupteur et le circuit :

- Pour commencer, vérifiez les indicateurs visuels comme les symboles "I"/"O" ainsi que les indicateurs lumineux afin d'établir l'emplacement.
- Après cela, coupez l'électricité et vérifiez l'interrupteur pour déceler toute usure, rouille ou panne mécanique. La fonction/pièce à bascule doit fonctionner facilement et sans aucun dysfonctionnement.
- Utilisez un testeur de continuité ou un multimètre pour vérifier que l'interrupteur crée avec succès un circuit lorsqu'il est tourné en position « I » et l'interrompt lorsqu'il est en « O ».
- S'il y a plusieurs interrupteurs, veiller à leur installation uniforme et au respect du schéma de câblage.

Si un interrupteur ne fonctionne plus, il peut être nécessaire de le changer. Lors du remplacement des commutateurs, veillez à utiliser autant que possible des commutateurs présentant les spécifications d'origine, en particulier en ce qui concerne les exigences de tension et de courant.

Alternatives aux interrupteurs à bascule pour le contrôle marche-arrêt

Bien que les interrupteurs à bascule soient parmi les types d'interrupteurs les plus populaires de nos jours, ils ne sont pas la seule option disponible pour la fonctionnalité marche-arrêt. Les autres types de commutateurs comprennent les commutateurs à bascule, les commutateurs à bouton-poussoir, les commutateurs rotatifs et les commutateurs à glissière. Tous ces types de commutateurs possèdent des conceptions et des fonctionnalités distinctes. Pour illustrer, les interrupteurs à bascule ont un mécanisme à levier qui tire l'interrupteur d'une position à une autre tandis que les interrupteurs à bouton-poussoir sont activés en appuyant et en relâchant un bouton. Le choix du type d'interrupteur dépend des exigences de l'application spécifique en termes de durabilité, d'ergonomie ou d'esthétique.

Entretien et remplacement des interrupteurs à bascule

L'entretien de votre interrupteur à bascule est nécessaire pour garantir sa fiabilité concernant la position marche-arrêt. Soyez prudent lors du nettoyage de l'interrupteur, car la présence de saleté et d'humidité peut interférer avec les marquages. Si votre interrupteur à bascule commence à coller, à montrer des signes de dysfonctionnement ou à être endommagé, son remplacement est généralement la réaction appropriée. Le remplacement doit correspondre en ce qui concerne le courant nominal, la tension et les dimensions physiques. Utilisez les mêmes méthodes de câblage et d’orientation que celles évoquées précédemment.

Sélection du meilleurInterrupteur à basculepour votre candidature

Lors de la sélection d’un interrupteur à bascule, il est essentiel de s’assurer que les valeurs nominales de l’interrupteur sont adaptées aux besoins électriques de l’appareil. Idéalement, il faudrait rechercher des interrupteurs à bascule comportant des marquages ​​clairs indiquant le fonctionnement marche et arrêt de l'interrupteur, fabriqués à partir de matériaux durables et faciles à utiliser. Si l'interrupteur doit être utilisé dans un environnement où la visibilité est primordiale, les interrupteurs lumineux sont la meilleure option. Les appareils à courant élevé doivent utiliser des commutateurs dotés de contacts et d'une isolation de première qualité. Évaluez soigneusement la conception de l'interrupteur pour vous assurer que les utilisateurs savent à tout moment si l'interrupteur à bascule est en position marche ou arrêt, évitant ainsi toute erreur.

Donc, pour résumer, maîtriser les interrupteurs à bascule en position marche-arrêt signifie comprendre les symboles, les signaux physiques, le câblage, l'utilisation et la sécurité. En choisissant, en installant et en entretenant soigneusement les interrupteurs à bascule, vous vous assurerez que vos appareils électriques peuvent fonctionner en toute sécurité. Peu importe que vous soyez un technicien, un ingénieur, un amateur ou que vous contrôliez simplement des appareils électroménagers ; vous pouvez utiliser ce guide pour gérer les interrupteurs à bascule et résoudre les problèmes courants.
