Micro-interrupteur NC : le manuel définitif pour connaître, choisir et utiliser les micro-interrupteurs NC

Les personnes impliquées dans l'électronique, l'automatisation industrielle et la communauté du bricolage connaissent les micro-interrupteurs ; les champions les moins connus des circuits de contrôle. Un type de micro-interrupteur est le micro-interrupteur NC (micro-interrupteur normalement fermé), qui est extrêmement important. Si vous avez en tête comment identifier un interrupteur NC, son application ou trouver le bon NC pour votre projet, ce guide contient toutes les réponses aux micro-interrupteurs NC, sa distinction par rapport aux micro-interrupteurs NO et ses applications.

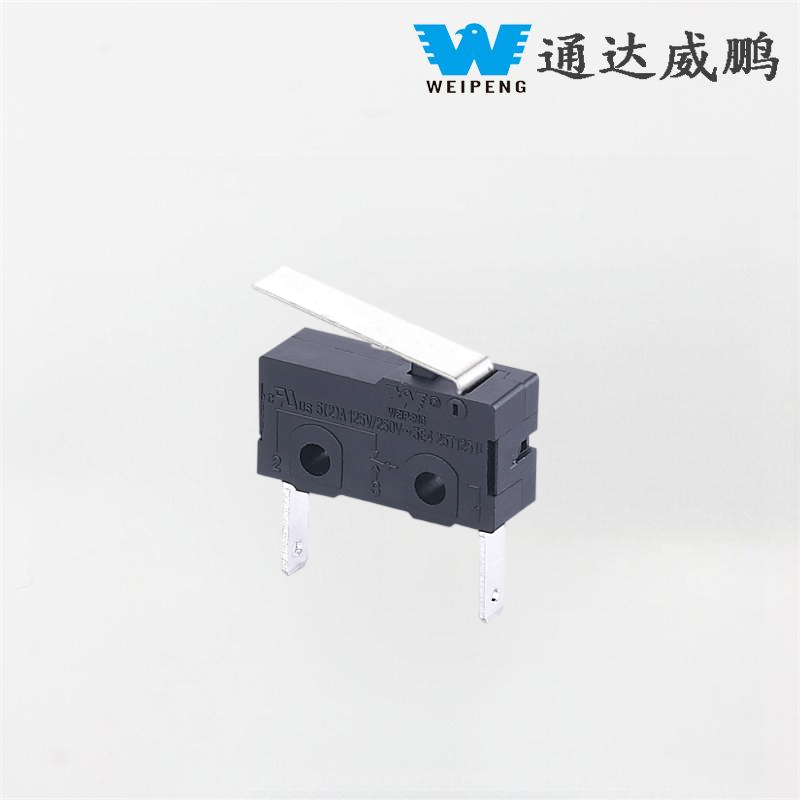

Qu'est-ce qu'unMicro-interrupteur NC?

Un micro-interrupteur NC, ou un micro-interrupteur normalement fermé, est un interrupteur électrique qui reste dans sa position fermée, laissant passer l'électricité jusqu'à son déclenchement. Ensuite, l'interrupteur s'ouvre et arrête le flux de courant dans le circuit. Ceci est contraire à un micro-interrupteur NO (normalement ouvert), qui est ouvert avant d'être déclenché et se ferme ensuite. Il existe d'autres termes utilisés pour les micro-interrupteurs, et l'un d'eux est celui des interrupteurs à action brusque en raison de leurs mouvements de commutation rapides.

En mode fonctionnement, lorsque l'actionneur n'est pas en action, les contacts sont en contact et le courant circule. Une fois l'actionneur activé, les contacts s'ouvrent, interrompant la circulation du courant. Ces types de micro-interrupteurs NC deviennent nécessaires dans les circuits de sécurisation de l'arrêt d'urgence, des missions de sécurité et celles nécessitant un retour d'information.

Comment fonctionne un micro-interrupteur NC ?

Les micro-interrupteurs sont alimentés par un système qui leur permet de produire un mouvement d'actionnement rapide et défini. À l’intérieur de l’interrupteur se trouve un mécanisme de bouton-poussoir à ressort. En appuyant sur l'actionneur, un « clic » se produit et la position des contacts est modifiée.

Pour un micro interrupteur NC :

• Lorsque l'actionneur n'est pas en mouvement, la borne COM est connectée à la borne NC.
• Appuyer sur l'actionneur rompt la connexion COM-NC, ouvrant le circuit.

Ce principe a des applications innombrables ; ceux-ci incluent tout, des verrouillages de sécurité dans les appareils et commandes pour machines industrielles aux portes d'ascenseur et aux distributeurs automatiques.

Comment savoir si un interrupteur est NC ou NO ?

Savoir si un micro-interrupteur est NC ou NO est un aspect important du développement et de la maintenance des circuits. Voici quelques méthodes pour identifier le type :

Inspection visuelle :« NC » (normalement fermé) et « NO » (normalement ouvert) sont les étiquettes que l'on trouve généralement sur un certain nombre de micro-interrupteurs. Assurez-vous d'examiner le boîtier de l'interrupteur pour son étiquetage.

Test avec un multimètre :Réglez votre multimètre en mode continuité (ou ohm). Mettez un fil au point COM et le deuxième fil au point NC suspecté. Le multimètre doit indiquer la continuité sans appuyer sur l'actionneur. En appuyant sur l'actionneur, la continuité doit être interrompue.

Fiche technique du fabricant :Lorsque la fiche technique sera consultée, les terminaux révéleront s'ils sont NC, NO et COM ainsi que d'autres spécifications.

En suivant ces étapes, vous garantissez d'identifier et de connecter avec précision le bon interrupteur pour votre circuit.

Applications courantes des micro-interrupteurs NC

Le microswitch NC est présent dans une infinité d'applications où la sécurité et l'action immédiate sont primordiales.

1. Mécanismes de sécurité :Les micro-interrupteurs NC sont utilisés comme éléments de sécurité dans les machines industrielles et les appareils électroménagers. Par exemple, l'interrupteur NC éteindra le circuit lorsqu'une porte ou un couvercle est ouvert et la machine cessera de fonctionner, évitant ainsi les accidents.

2. Systèmes d'arrêt d'urgence :Les boutons d'arrêt d'urgence fonctionnent généralement avec des micro-interrupteurs NC. Lorsque le bouton d'arrêt d'urgence est enfoncé, un circuit est ouvert, arrêtant ainsi immédiatement l'équipement.

3. Systèmes de sécurité :Le micro-interrupteur NC est un instrument utilisé dans les interrupteurs anti-sabotage conçus pour les systèmes d'alarme et active l'alarme en cas d'intrusion d'une porte ou d'une fenêtre.

4. Applications automobiles :Dans les véhicules, des micro-interrupteurs NC permettent d'engager la pédale de frein, entraînant le fonctionnement des feux stop ou l'arrêt du fonctionnement du régulateur de vitesse.

5. Ascenseurs et contrôle d’accès :Les micro-interrupteurs NC dans les portes d'ascenseur sont chargés de détecter la fermeture des portes. À moins que les portes ne soient complètement fermées, l’ascenseur ne fonctionnera pas.

Ces cas montrent l'importance des micro-interrupteurs NC pour assurer la sécurité opérationnelle et la fiabilité du système.

Comparaison des micro-interrupteurs NC et NO

Reconnaître la distinction entre les micro-commutateurs NC et les micro-commutateurs NO est crucial pour garantir la conception appropriée des circuits et la résolution des problèmes.

NC (normalement fermé) :Par défaut, le circuit reste fermé et est ouvert par actionnement. Est généralement utilisé lorsque la coupure du circuit signifie un changement d'état ou fournit une alerte, en particulier dans les applications liées à la sécurité.

NON (normalement ouvert) :L'état par défaut de l'interrupteur est « off » et doit être activé pour fermer le circuit. L'interrupteur peut être utilisé pour activer des appareils et des alarmes, par exemple en appuyant sur un bouton pour allumer une lampe.

La décision d'utiliser NC ou NO dépendra de l'application. NC est mieux adapté à la surveillance des perturbations habituelles, tandis que NON doit être sélectionné dans les cas où une action doit être initiée en cas de changement.

Comment choisir le bon micro-interrupteur NC ?

Face à une multitude de marques et de produits, il est nécessaire de garder à l’esprit plusieurs éléments pour choisir le bon micro-interrupteur NC.

1. Caractéristiques électriques :Assurez-vous que les micro-interrupteurs que vous choisissez correspondent aux exigences de tension et de courant de votre système, car il existe de nombreuses variantes parmi lesquelles choisir.

2. Force d'actionnement :Les micro-interrupteurs ont des exigences de force différentes pour l'actionnement. Choisissez en fonction des exigences de sensibilité et si des forces plus faibles sont nécessaires pour des applications douces, tandis que des options de force plus élevées peuvent être essentielles pour des utilisations difficiles.

3. Style de borne :Vous pouvez choisir entre des bornes à connexion rapide, des cosses à souder et des bornes à vis. Faites votre choix en fonction de la facilité d'installation et de la compatibilité avec le câblage.

4. Conditions environnementales :Pensez aux mesures de protection contre la poussière, l’humidité et d’autres conditions environnementales. Si l'application est en extérieur ou dans des conditions difficiles, choisissez des micro-interrupteurs classés IP ou scellés.

5. Taille et options de montage :Les micro-interrupteurs sont disponibles en différentes dimensions et conceptions avec des trous et des supports distincts. Vérifiez la taille correcte correspondant à votre domaine d'application.

Rechercher et garantir ces aspects de la qualité contribuera à garantir le succès et le bon déroulement de votre projet.

Installation et câblage d'unMicro-interrupteur NC

Une installation pratique garantit que votre micro-interrupteur NC fonctionne comme prévu et peut atteindre une durabilité optimale. Voici quelques recommandations pratiques :

1. Montage du commutateur :Utilisez les trous de montage ou les supports fournis pour fixer le micro-interrupteur dans sa position. Faites-le avec précaution afin de ne pas exercer de pression qui pourrait endommager son boîtier ou influencer sa capacité de travail.

2. Câblage :La borne commune doit être connectée à l'entrée du circuit et la borne NC doit être connectée à la sortie qui doit être interrompue. Vérifiez si le câblage et la polarité sont corrects avant de mettre sous tension.

3. Tests :Lors de l'installation, vérifiez le commutateur avec un multimètre ou en demandant à l'appareil de faire quelque chose. Activez l'interrupteur pour suivre si le circuit s'ouvre.

4. Entretien :Vérifiez régulièrement les signes d'usure, de saleté ou de corrosion. Si nécessaire, nettoyez les contacts et remplacez les interrupteurs afin d'éviter tout faux signal ou interruption de service.

En suivant ces étapes, vous garantissez que votre système reste sécurisé et fonctionne de manière optimale.

Avantages et limites des micro-interrupteurs NC

Les micro-interrupteurs NC se distinguent par leur fiabilité et leur réponse rapide, mais il y a des considérations à prendre en compte :

Avantages:

La réaction rapide du mécanisme à pression améliore considérablement la fiabilité et empêche l’apparition de faux signaux. Son design compact permet une utilisation dans des espaces étroits. Les micro-interrupteurs NC ont également des niveaux élevés de durabilité : ils sont généralement testés sur des millions de cycles, ce qui les rend parfaits pour les applications qui nécessitent des normes de sécurité élevées et impliquent des mouvements répétitifs.

Limites:

Les micro-interrupteurs NC sont généralement résilients mais peuvent subir une usure ou un dysfonctionnement causé par des interférences électriques. Un placement et une installation corrects de ces interrupteurs aux angles droits sont essentiels pour une utilisation efficace, car des obstructions peuvent gêner leur fonctionnement. Ils nécessitent également une bonne étanchéité environnementale dans des conditions défavorables, afin que la saleté et l’humidité ne puissent pas y pénétrer.

En équilibrant ces facteurs, vous pouvez exploiter de manière appropriée les micro-commutateurs NC dans la conception de votre système.

Principales marques de micro-interrupteurs NC et où les acheter

La qualité affecte à la fois la durabilité et la fiabilité. Certaines marques bien connues de micro-interrupteurs NC incluent Omron, Honeywell, Cherry et Schneider Electric. Chaque marque produit différents modèles adaptés à différentes tensions, types d'actionneurs et niveaux de protection de l'environnement.

Vous pouvez acquérir des microcommutateurs NC auprès de fournisseurs électroniques fiables tels que Mouser, Digi-Key et RS Components ou Amazon si vous envisagez des projets de bricolage à domicile. Assurez-vous de lire attentivement les spécifications et les avis des produits tout en sélectionnant les micro-interrupteurs adaptés à vos besoins.

Questions fréquemment posées sur les micro-interrupteurs NC

Quelle est la différence entre un interrupteur NC et un interrupteur NO ?

La différence fondamentale réside dans la position par défaut. Un interrupteur NC est en fait en position fermée et permet donc au courant de circuler tout seul lorsqu'il n'est pas utilisé. Mais appuyer sur l'interrupteur ouvre le circuit et arrête le flux de courant. Par contre, un interrupteur NON est ouvert au départ. Lorsque l'interrupteur est enfoncé, il ferme le circuit, permettant au courant de passer.

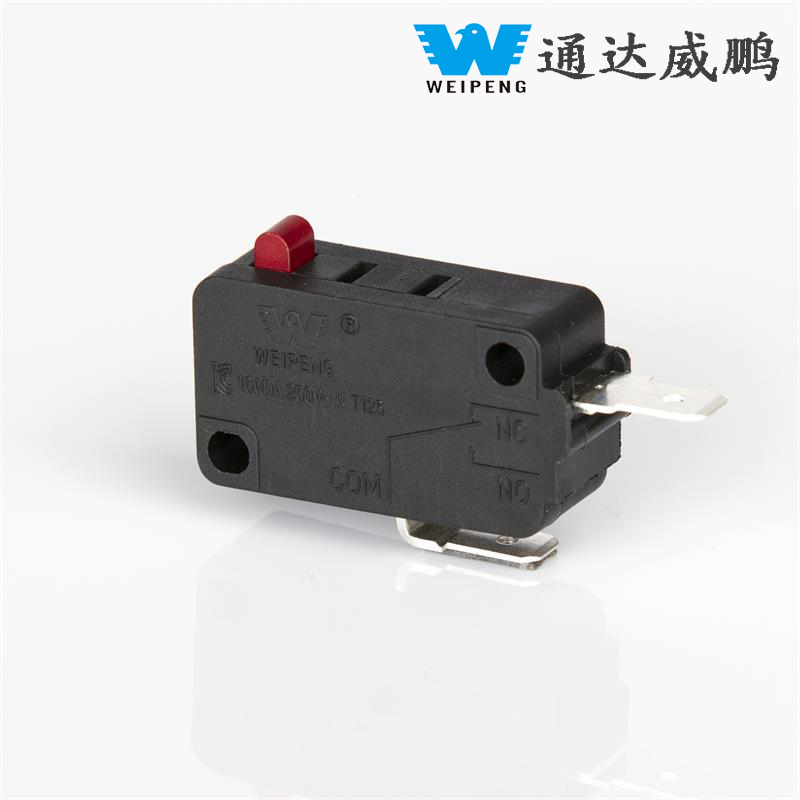

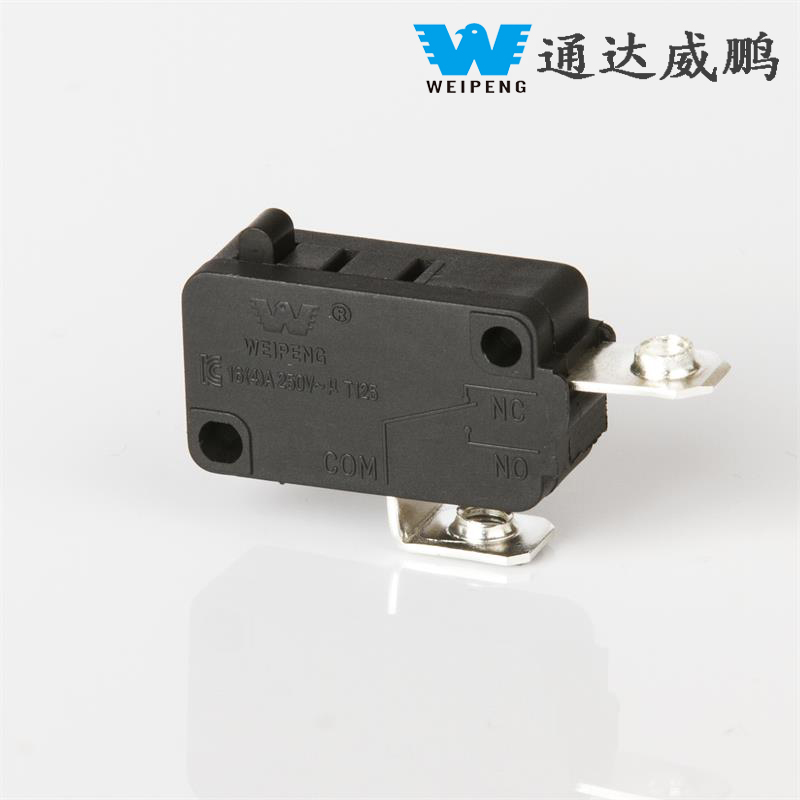

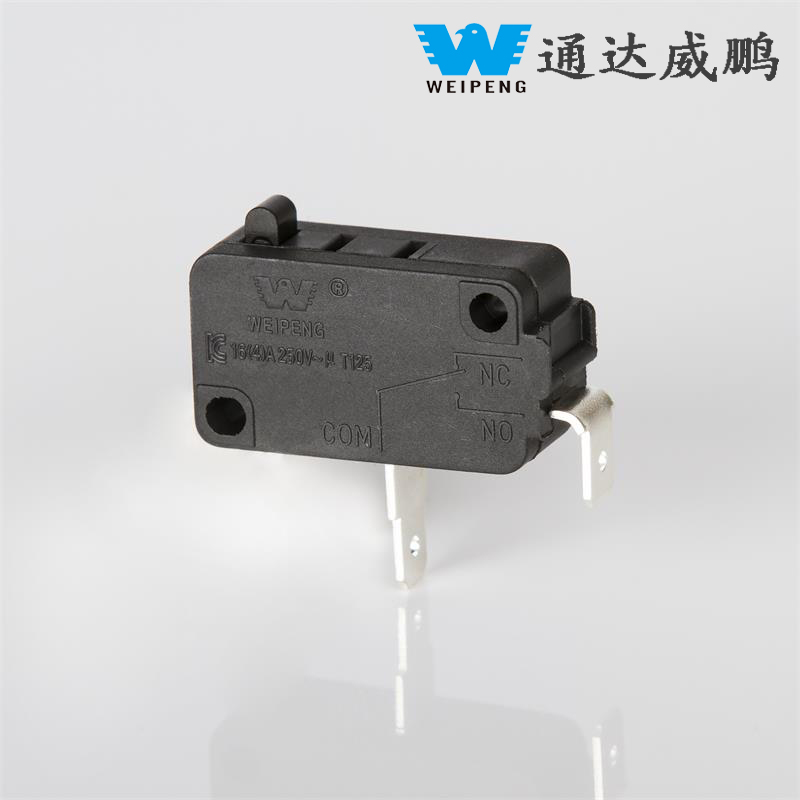

Un micro-interrupteur peut-il contenir à la fois des bornes NC et NO ?

Plusieurs micro-commutateurs comportent 3 bornes, COM, NC et NO. La fonctionnalité peut être basée sur le câblage, et l'une des fonctions ou les deux manières peuvent être utilisées dans un circuit.

Les micro-interrupteurs NC sont-ils adaptés aux circuits de sécurité ?

Certainement. Ils sont généralement fermés lorsqu'ils sont inactifs, ce qui signifie que toute action entreprise pour les ouvrir (par exemple, ouvrir une porte ou appuyer sur un bouton d'urgence) entraînerait une interruption rapide du circuit.

Combien de temps durent les micro-interrupteurs NC ?

Lorsqu'ils sont utilisés correctement et sélectionnés avec soin, les micro-interrupteurs NC peuvent durer des millions de cycles. Un bon entretien et la protection de l’environnement contribuent également à leur longévité.

Que se passe-t-il si je connecte le mauvais terminal ?

Un câblage incorrect (comme connecter NO au lieu de NC) entraînera un dysfonctionnement de votre équipement ou d'autres mesures de protection. Vérifiez toujours les bornes au préalable.

Les micro-interrupteurs NC sont-ils faciles à installer ?

En effet, beaucoup d’entre eux suivent le processus plug-and-play, avec un minimum de compétences techniques en câblage. De petite taille, ils peuvent être facilement installés avec les bons raccords.

Applications avancées et conseils d'intégration

À mesure que les progrès technologiques se poursuivent, les micro-commutateurs NC ont commencé à être utilisés dans des systèmes plus complexes. Dans l'automatisation industrielle, ils remplissent des tâches cruciales en ce qui concerne le contrôle de séquence et les boucles de rétroaction. De plus, les micro-interrupteurs NC sont fréquemment utilisés comme interrupteurs de fin de course en robotique dans le but de détecter des positions et d'éviter des déplacements excessifs.

En ce qui concerne les projets IoT, la combinaison de micro-commutateurs NC et de microcontrôleurs permet une supervision à distance et des notifications automatiques. Dans les systèmes de maison intelligente, les micro-interrupteurs NC aident à automatiser le processus de sécurité et le système d'accès, envoyant ainsi des alertes instantanées sur l'accès ou les situations d'urgence.

Dans la conception de systèmes embarqués, il est conseillé d'utiliser des techniques anti-rebond pour éviter toute fausse activation des interrupteurs en cas de perturbations mécaniques. Choisissez des commutateurs plus durables pour les applications nécessitant une utilisation répétitive et celles qui fonctionnent à haute fréquence.

Micro-interrupteur NCEntretien et dépannage

Si vous rencontrez une panne ou un fonctionnement intermittent, suivez ces étapes de dépannage :

1. Inspectez les dommages physiques :Vérifiez s'il y a des fissures ou un mauvais alignement de l'actionneur. Remplacez immédiatement les interrupteurs endommagés.

2. Nettoyer les contacts :L’accumulation de poussière ou de rouille empêchera le courant de passer. Utilisez des produits de nettoyage de contact appropriés et vérifiez que les connexions sont bien serrées.

3. Testez la fonctionnalité du commutateur :Vérifier la continuité entre la borne commune et la borne normalement fermée à l'aide d'un multimètre. Si l'interrupteur ne fonctionne pas de manière fiable, remplacez-le.

4. Évaluer la conception des circuits :Vous devez vous assurer que le câblage est effectué conformément aux fiches techniques des appareils. Assurez-vous que l'interrupteur correspond aux spécifications de tension ainsi qu'aux valeurs de courant.

En effectuant une maintenance et des tests réguliers, vous maximisez la fiabilité et évitez les temps d'arrêt du système.

Les micro-interrupteurs font partie intégrante du développement de systèmes de contrôle efficaces et sûrs dans divers secteurs de l'économie. Leur mode de fonctionnement fermé normal, leur commodité d'installation et leur polyvalence leur confèrent un avantage par rapport aux autres types de commutateurs de la même classe, c'est pourquoi tous ceux qui sont engagés dans l'ingénierie, les amateurs et la conception de produits les trouveront utiles. Savoir comment choisir, installer, entretenir et dépanner les commutateurs NC aidera à réussir dans toutes les entreprises. En cas de processus de dépannage ou d’installation complexes, il convient de consulter les fiches techniques du fabricant ou de s’adresser à des professionnels plus expérimentés.
