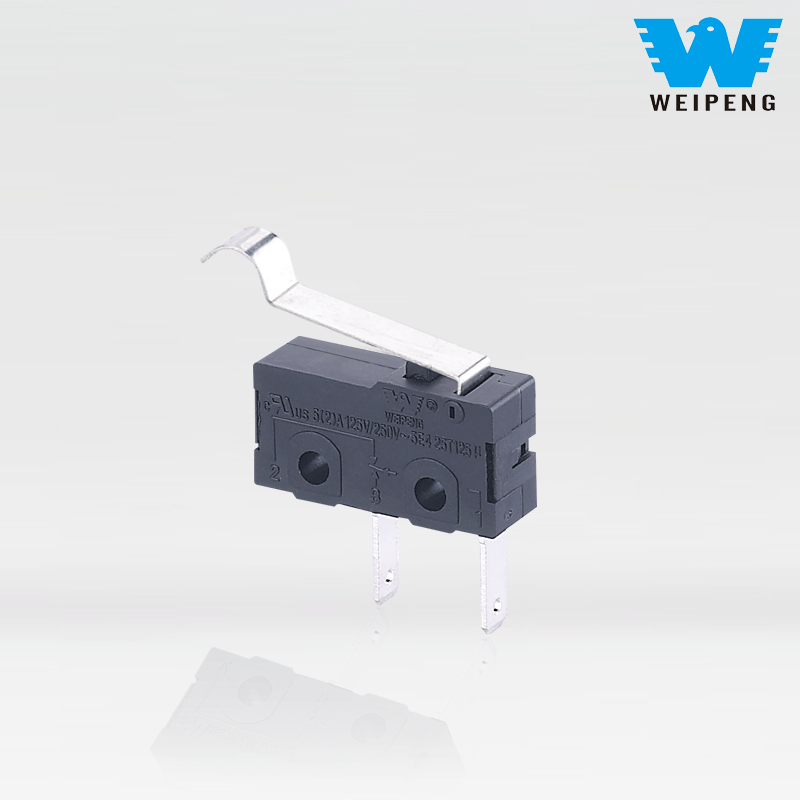

Petit micro-interrupteur anti-poussière à deux broches avec levier

Petit micro-interrupteur à deux broches anti-poussière avec levier en tant que produit représentatif de Tongda WEIPENG qui incarne l'intégration de la standardisation et de la personnalisation de base. En tant que fabricant et grossiste, le principe de base de la conception du commutateur de réinitialisation d'appareil intelligent durable produit par notre propre usine est « la stabilité, la fiabilité et la compatibilité avec les scénarios ». Valeur nominale : 5A 250VAC Plage de température : -40°C~+125°C Code IP : IP40 Dimension: 19,8*10,6*6,4 mm Approbation : UL, ENEC, CSA, CE, VDE

Modèle:HK-04G-LD-003

envoyer une demande

Description du produit

WEIPENG® est un leaderPetit micro-interrupteur anti-poussière à deux broches avec levier fabricants, fournisseurs et exportateurs.

Micro-interrupteurIntroduction

Principe de fonctionnement et caractéristiques structurelles

Le HK-04G-L utilise un mécanisme à action instantanée, avec une plaque à ressort de précision comme structure interne principale.

Avantages clés :Même si une force externe est appliquée lentement sur le levier d'actionnement du commutateur, la plaque à ressort interne se retournera soudainement à un certain point critique de la course, entraînant la fermeture ou la rupture des contacts à très grande vitesse. Ce mécanisme réduit considérablement le temps de formation de l'arc, protège efficacement les contacts et garantit une longue durée de vie et une haute fiabilité du commutateur.

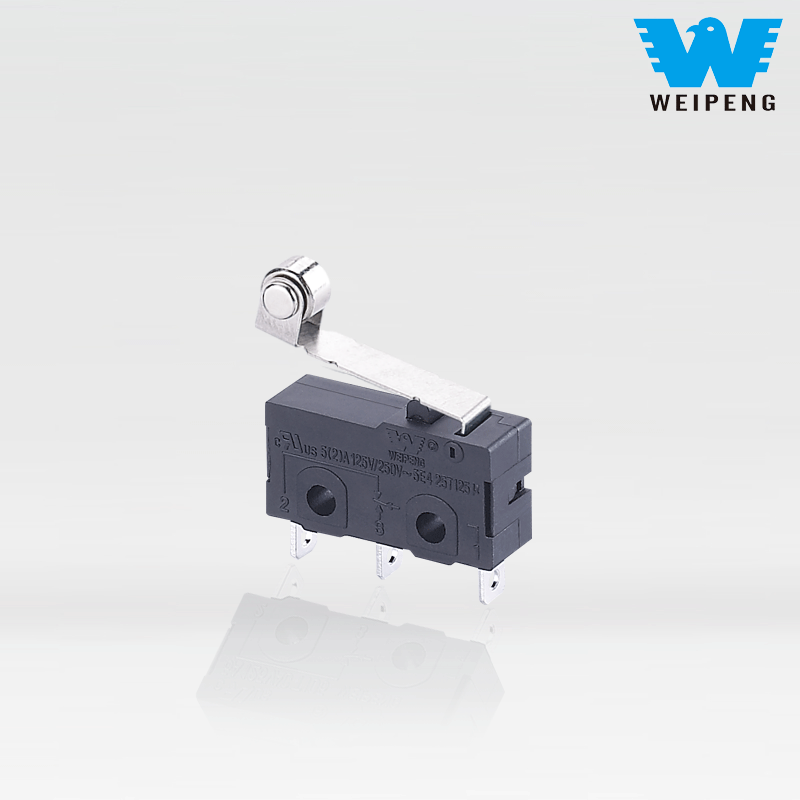

Type d'actionneur : La série HK-04G-L propose divers actionneurs, le plus courant étant le type à levier à rouleau (tel que le HK-04G-LZ), adapté à la détection des pièces mobiles et à la réduction efficace des frottements.

Type de terminal : il existe des bornes à souder pour le soudage et des bornes PCB pour une insertion directe dans les cartes PCB, qui peuvent être choisies en fonction de votre processus d'assemblage.

Environnement de fonctionnement : évitez d'appliquer de l'huile sur la partie d'actionnement de l'interrupteur, car cela pourrait attirer la poussière et provoquer un mauvais contact. Dans les environnements très poussiéreux ou humides, choisissez un interrupteur scellé avec un indice de protection plus élevé (tel que IP67).

Installation : installez l'interrupteur sur une surface plane et utilisez des rondelles pour le fixer uniformément, évitant ainsi la déformation du boîtier qui pourrait affecter la précision du fonctionnement interne.

Micro-interrupteurApplication

En raison de sa taille compacte et de ses capacités de contrôle précises, le HK-04G-L est largement utilisé dans divers domaines :

Appareils électroménagers : Utilisé pour la détection du verrouillage des portes dans les fours à micro-ondes, la détection de la fermeture du couvercle dans les cuiseurs à riz, la détection de l'installation des tasses dans les mélangeurs, etc., garantissant que les appareils fonctionnent dans le bon état.

Équipement de bureau et de communication : utilisé dans les imprimantes et les copieurs pour détecter la position du papier, les bourrages papier ou l'état du capot ; commutation fonctionnelle dans les appareils de communication.

Électronique automobile : utilisée pour détecter l'état des portes de voiture, les interrupteurs de feux stop, les interrupteurs de fin de course de position du siège, etc.

Industriel et médical : utilisé pour la détection des limites de déplacement dans les équipements automatisés, le retour de position dans les instruments de précision, la surveillance de l'état dans les dispositifs médicaux, etc.

Micro-interrupteur Spécification

Caractéristiques techniques du commutateur :
ARTICLE	Paramètre technique		Valeur
1	Évaluation électrique		5(2)A 125 V/250 VCA 10(3)125 V/250 VCA
2	Résistance des contacts		≤50 mΩ Valeur initiale
3	Résistance d'isolation		≥100 MΩ (500 V CC)
4	Diélectrique Tension	Entre bornes non connectées	500V/0,5mA/60S
		Entre bornes et le cadre métallique	1500V/0,5mA/60S
5	Durée de vie électrique		≥10 000 cycles
6	Durée de vie mécanique		≥100 000 cycles
7	Température de fonctionnement		-25 ~ 125 ℃
8	Fréquence de fonctionnement		Électrique :15 cycles Mécanique :60 cycles
9	Résistant aux vibrations		Fréquence de vibration : 10 ~ 55 Hz ; Amplitudes : 1,5 mm ; Trois directions :1H
10	Capacité de soudure : Plus de 80% de partie immergée doit être recouvert de soudure		Température de soudure : 235 ± 5 ℃ Temps d'immersion : 2 ~ 3 S
11	Résistance thermique de soudure		Soudure par immersion : 260 ± 5 ℃ 5 ± 1S Soudure manuelle : 300 ± 5 ℃ 2 ~ 3S
12	Approbations de sécurité		UL, CSA, VDE, ENEC, CE
13	Conditions d'essai		Température ambiante : 20 ± 5 ℃ Humidité relative : 65 ± 5 % HR Pression atmosphérique : 86 ~ 106 KPa
