Le micro-interrupteur à bras long est un interrupteur à action instantanée extrêmement compact avec un actionneur à levier étendu. Le bras long de l'interrupteur offre plus de flexibilité qu'un micro-interrupteur à piston classique lors de la détection d'un mouvement, d'une position ou d'un contact mécanique. Les micro-interrupteurs à bras long sont souvent utilisés dans diverses applications telles que les appareils électroménagers, les équipements industriels, les systèmes d'automatisation, les distributeurs automatiques, les dispositifs de sécurité, les équipements de bureau et de nombreux autres produits électromécaniques. Le bras long permet une plus grande distance entre le mouvement de l'actionneur et l'interrupteur, réduisant ainsi la force nécessaire pour actionner l'interrupteur. En raison de ces caractéristiques, ils sont fréquemment utilisés sur le marché électromécanique.

Déterminer quel micro-interrupteur à bras long acheter pour les acheteurs, les ingénieurs et les équipes d'approvisionnement ne repose pas uniquement sur la taille. La puissance électrique, le style de l'actionneur, la force d'actionnement, le style des bornes, la durabilité, les exigences d'espace d'installation et l'environnement dans lequel le commutateur sera utilisé peuvent tous affecter le fonctionnement du commutateur et sa durée de vie. Cet article explique comment fonctionne le micro-interrupteur à bras long, où le commutateur peut être utilisé et différentes choses à rechercher avant d'acheter un micro-interrupteur à bras long.

Qu'est-ce queMicro-interrupteur à bras long ?

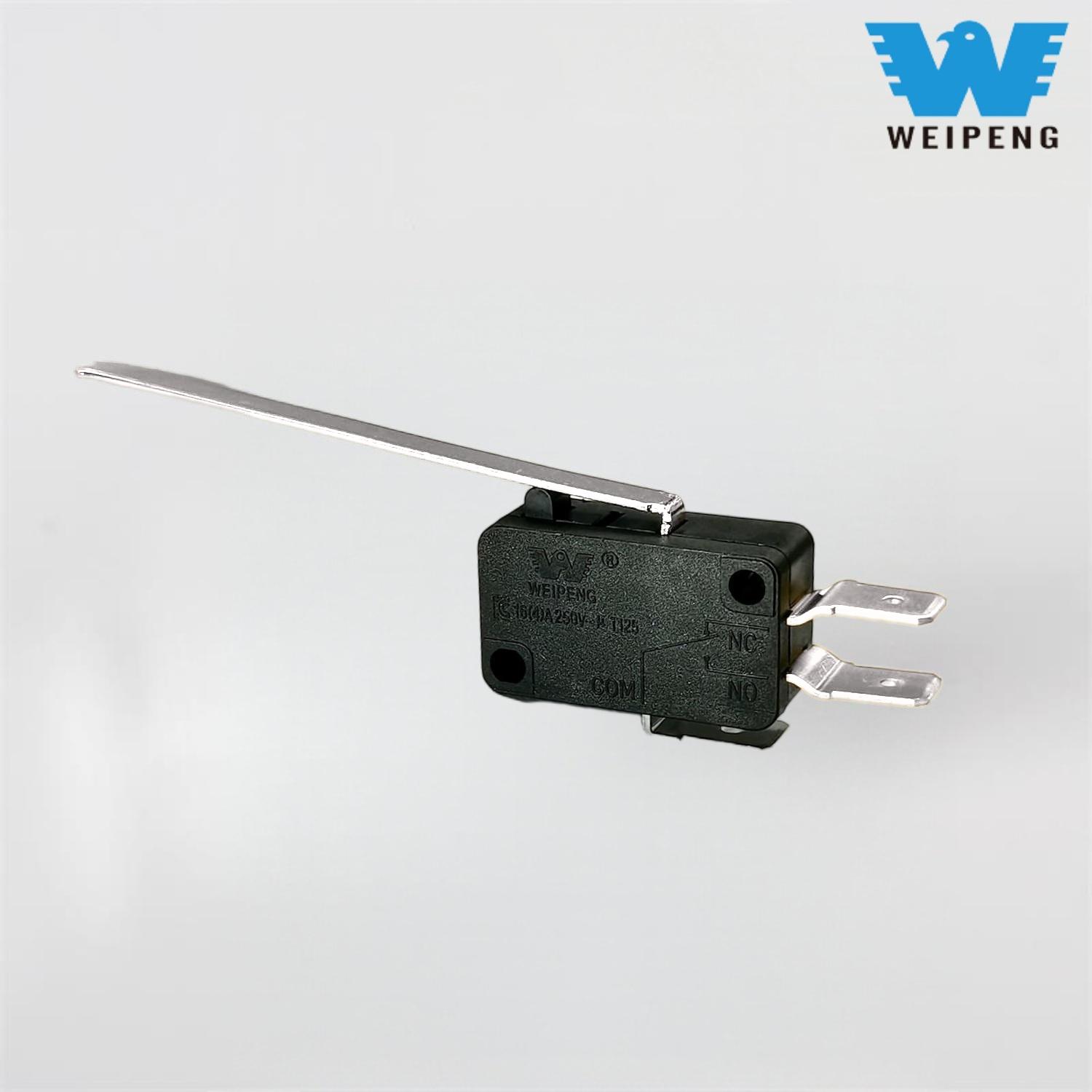

Un micro-interrupteur à bras long est un exemple de micro-interrupteur doté d'un bras de levier fixé à l'actionneur. Le levier de l'actionneur est pressé ou déplacé par un autre objet et amène le mécanisme à ressort interne à modifier rapidement l'état du contact électrique de l'interrupteur. Grâce à cette fonction à action instantanée, le micro-interrupteur à bras long peut être extrêmement fiable, que l'objet qui actionne l'interrupteur ait un mouvement lent, léger ou instable.

Le bras long offre une plus grande distance entre l'élément d'actionnement et le point d'actionnement de l'interrupteur qu'un micro-interrupteur standard. De plus, le bras de levier plus long rend l'interrupteur plus facile à actionner par rapport à un micro-interrupteur standard. Dans les spécifications du produit, vous pouvez trouver des termes pour des types de produits similaires tels que le bras de levier du micro-interrupteur, le micro-interrupteur à levier long, l'interrupteur à action brusque avec levier, le micro-interrupteur de limite et l'interrupteur à levier miniature. Ceux-ci font généralement référence à des produits ayant une fonction similaire ; cependant, les dimensions, les configurations des actionneurs et les caractéristiques électriques peuvent différer d'un modèle à l'autre.

La fonctionnalité d'un micro-interrupteur à bras long

Dans le boîtier du micro-interrupteur, des contacts fixes et mobiles sont connectés à un mécanisme à ressort. Lorsqu'il est dans sa position normale, le circuit peut être fermé ou ouvert selon la façon dont il a été câblé via la borne normalement ouverte ou normalement fermée. La force appliquée à travers le bras de levier est transférée à l'élément d'activation à l'intérieur du micro-interrupteur. Lorsque la force d'application atteint le point de fonctionnement, le mécanisme à action brusque change l'état de contact presque instantanément avant de revenir à la position d'origine une fois la force d'application supprimée.

Cette transition rapide diminue les arcs de contact, augmente la précision des signaux produits et améliore la longévité mécanique des contacts. Pour ces raisons, les micro-interrupteurs sont couramment utilisés dans les applications où il y aura des commutations de cycles fréquentes, une détection précise, des installations compactes et une sortie électrique constante.

OùMicro-interrupteurs à bras longsont couramment utilisés

Le micro-interrupteur à bras long est largement utilisé dans de nombreuses industries en raison de sa taille compacte, de sa précision et de son intégration mécanique très simple. Dans les maisons, ils sont utilisés dans des appareils tels que les fours à micro-ondes, les machines à laver, les lave-vaisselle, les cafetières, les réfrigérateurs et les climatiseurs pour détecter les conditions d'ouverture ou de fermeture du verrouillage des portes, la position du couvercle et le niveau d'eau pour les fonctions opérationnelles et le contrôle de sécurité.

Dans le cadre d'une utilisation industrielle et commerciale, les micro-interrupteurs à bras long sont couramment utilisés comme interrupteurs de fin de course, dispositifs de détection de position et interrupteurs de sécurité. Ils sont également largement utilisés dans les distributeurs automatiques, les machines d’arcade, les équipements de bureau, les serrures électriques, les appareils médicaux, les imprimantes 3D, les machines d’emballage et les accessoires automobiles. Ils constituent un moyen économique de convertir un mouvement mécanique en signal électrique.

Types de bras de levier et conceptions d’actionneurs

Il existe plusieurs formes différentes de bras de levier disponibles pour les micro-interrupteurs dotés de leviers à bras longs. Un levier long et droit est le style le plus courant et est utilisé pour la détection de position générale et le contact mécanique de base. Les leviers à rouleaux utilisent des rouleaux à l'extrémité de leurs leviers, ce qui rend le glissement sur l'interrupteur moins contraignant pour l'objet et réduit la friction. Les leviers à rouleaux simulés ont une extrémité incurvée sur leur bras à la place d'un rouleau rotatif traditionnel et offrent donc un contact plus fluide à moindre coût.

Lors de la sélection d'un micro-interrupteur avec un bras de levier particulier, veillez à vérifier la direction du mouvement du levier, car le frapper à un angle incorrect peut l'endommager et provoquer une défaillance prématurée. La stabilité et la durée de vie de tout micro-interrupteur à bras long peuvent être considérablement améliorées en garantissant que l'alignement, la longueur du levier et l'espace de dégagement sont corrects.

Comment sélectionner un micro-interrupteur à bras long

La meilleure façon de sélectionner un commutateur est de commencer par les paramètres de fonctionnement du commutateur. Vous devez tenir compte de ce qui sera détecté par le commutateur, de la fréquence à laquelle le commutateur sera activé, de la quantité de courant qui circulera dans le commutateur et des conditions auxquelles le commutateur sera soumis. Si vous commutez des signaux à basse tension, la fiabilité des contacts et un fonctionnement stable peuvent être plus critiques que la commutation de quantités de courant élevées. Si vous changez de moteur ou de puissance, vous devez alors accorder une plus grande importance aux caractéristiques électriques et aux matériaux de contact.

Il est également important de mesurer l'espacement des trous de montage, la taille du corps, la position du levier et l'orientation des bornes. L'assemblage a tendance à être influencé, même par un petit changement de dimension. Envoyez à votre fournisseur des informations d'installation telles que des images, des dessins, des valeurs nominales de tension/courant, des informations sur les bornes et des numéros de pièces lors du remplacement d'un appareil par un modèle existant. Pour le développement de nouveaux produits, testez des échantillons dans des conditions de fonctionnement réelles avant la production en série afin de savoir si la force de fonctionnement, la fiabilité des contacts et les tolérances d'installation sont respectées.

Micro-interrupteur à bras longRecommandations d'achat

Lors de l'achat d'un micro-interrupteur à bras long pour le compte de besoins de production ou de maintenance OEM, l'achat auprès de quelqu'un qui peut assurer la continuité est tout aussi important que le prix. Si vous achetez un commutateur à faible coût qui vous offre différents degrés de force d'actionnement ou qui tombe en panne très peu de temps après son achat, vous encourrez des coûts importants pour les retours de produits, les temps d'arrêt ou les réclamations concernant les produits. Recherchez des fournisseurs capables de fournir une assistance technique, capables d’assurer une production cohérente et de proposer une documentation et une certification claires du commutateur.

Bien qu'un bras de levier de micro-interrupteur puisse ne pas sembler très important, il est essentiel pour la sécurité, le contrôle et l'expérience utilisateur. En connaissant le style de l'actionneur, les caractéristiques électriques, les conditions d'installation et la qualité des micro-interrupteurs à bras long, toute personne achetant un levier de micro-interrupteur pour un appareil, un interrupteur de fin de course compact ou un interrupteur de détection durable pour les projets OEM peut sélectionner un interrupteur qui offre un service fiable tout au long de la durée de vie de l'application avec un minimum de problèmes et de temps d'arrêt.
