Comment fonctionne un interrupteur à bascule à 6 broches ?

Vous en avez probablement feuilleté un sans y réfléchir à deux fois. Ce clic satisfaisant d'un interrupteur à bascule est partout : sur votre pompe de puisard, le chauffage d'un siège de voiture ou une meuleuse d'établi. Mais lorsque vous actionnez un interrupteur d’éclairage standard, vous ne cassez qu’un seul fil. Alors pourquoi uninterrupteur à bascule à 6 brochesavez-vous besoin de six broches métalliques cachées en dessous ? Car ce petit composant n’est pas qu’un simple bouton marche/arrêt. C'est un petit agent de la circulation. Il contrôle deux circuits indépendants à la fois et, dans certains cas, il s'allume pour vous indiquer que l'alimentation est sous tension. Ouvrons le capot et voyons ce que font réellement ces broches.

Un interrupteur à bascule à 6 broches est un interrupteur bipolaire à double direction (DPDT). En clair, cela signifie qu’il peut contrôler simultanément deux appareils distincts ou deux fonctions d’un seul appareil. Contrairement à un simple interrupteur à 2 broches qui coupe simplement un seul fil, celui-ci est destiné aux travaux plus complexes où vous devez inverser un moteur ou basculer entre deux sources d'alimentation.

Pour comprendre son fonctionnement, vous devez connaître la disposition des broches. Vous n’avez pas besoin d’un diplôme d’ingénieur ; pensez-y simplement par paires.

- Broches 1 et 2 (les entrées) : ce sont vos bornes "communes". Ils se connectent généralement à votre source d’alimentation principale (la batterie ou l’adaptateur mural).

- Broches 3 et 4 (ensemble de sorties 1) : celles-ci se connectent au premier appareil ou à la première fonction (par exemple, "avant" sur un moteur).

- Broches 5 et 6 (ensemble de sorties 2) : celles-ci se connectent à la deuxième fonction (par exemple, « inverse »).

Que se passe-t-il lorsque vous le retournez ?

Voici le tour de magie. La bascule a un pont métallique à l'intérieur qui bouge lorsque vous appuyez dessus.

- Position 1 (Up/On A) : Le pont connecte la broche 1 à la broche 3 et connecte simultanément la broche 2 à la broche 5. L'alimentation circule vers la fonction A.

- Position 2 (Centre/Off) : Rien ne se connecte. Le pont est au neutre. Le circuit est mort.

- Position 3 (Bas/On B) : Le pont connecte la broche 1 à la broche 4 et la broche 2 à la broche 6. L'alimentation circule désormais vers la fonction B.

En tant qu'acheteur, vous n'avez généralement besoin d'un interrupteur à bascule à 6 broches que pour deux problèmes spécifiques :

1. Inverser un moteur à courant continu : pensez à un treuil ou à un ascenseur. Vous devez envoyer une tension positive dans un sens pour monter et inverser la polarité pour descendre. Un interrupteur à 4 broches ne peut pas le faire en toute sécurité, mais le6 brochesla conception gère le « crossover » en interne.

2. Contrôle de double tension : peut-être avez-vous un appareil qui fonctionne sur 12 V et 24 V, ou souhaitez-vous choisir entre "l'alimentation par batterie" et "l'alimentation par le générateur". Cet interrupteur isole les deux lignes.

Le problème de la lumière (un casse-tête courant pour les acheteurs)

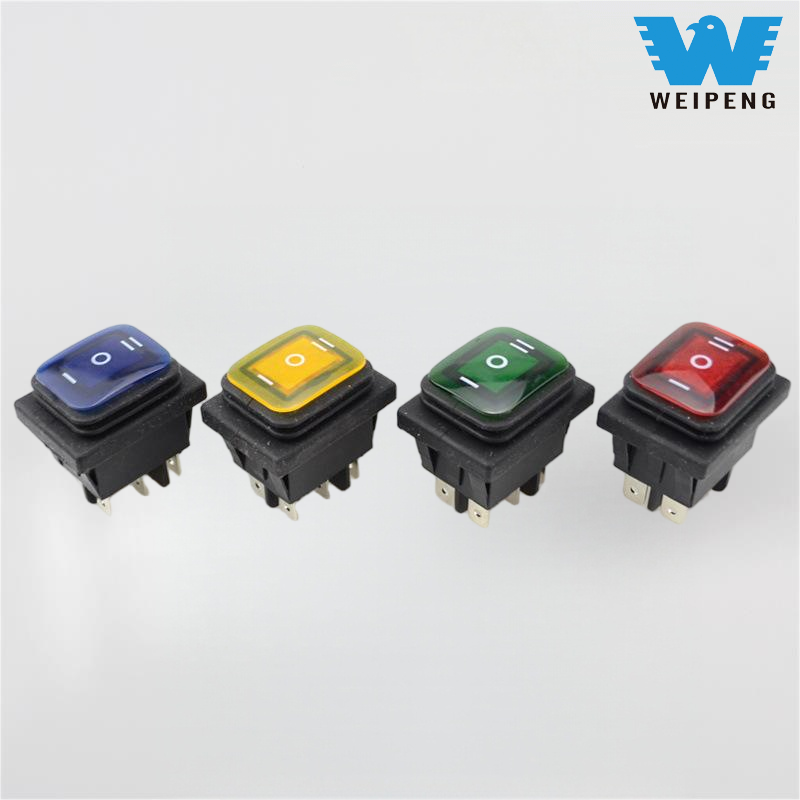

De nombreux interrupteurs à bascule à 6 broches sont dotés d'une LED intégrée. Cependant, ces feux nécessitent un chemin au sol. Si votre interrupteur ne s'allume pas, ne présumez pas qu'il est cassé. Vous devrez probablement faire passer un fil de terre spécifique à la broche « masse » (souvent la broche 7 ou une borne séparée, selon la marque). Si vous ignorez la LED, la commutation mécanique fonctionne toujours correctement.

Les plats à emporter

Oubliez un instant les schémas de câblage complexes. N'oubliez pas : uninterrupteur à bascule à 6 brochesest constitué de deux interrupteurs séparés à 3 broches collés dans un seul boîtier. Il existe pour gérer deux actions différentes (comme la vitesse élevée/basse ou l'avant/l'arrière) à l'aide d'un seul bouton. Si votre projet nécessite d'inverser un moteur ou de gérer deux sources d'alimentation, vous savez enfin pourquoi l'interrupteur de base à 2 broches ne suffirait pas.
