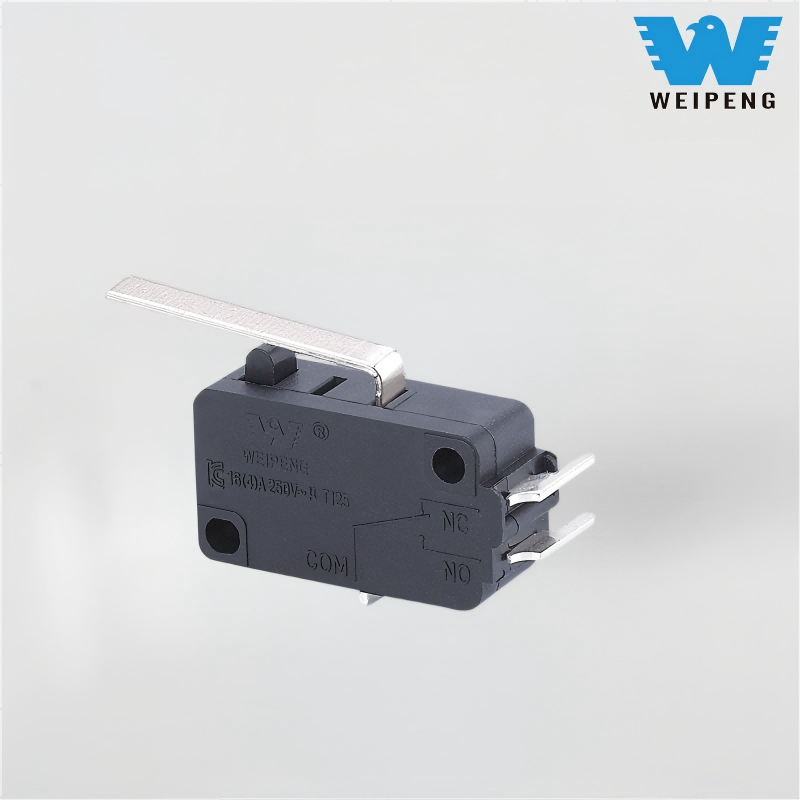

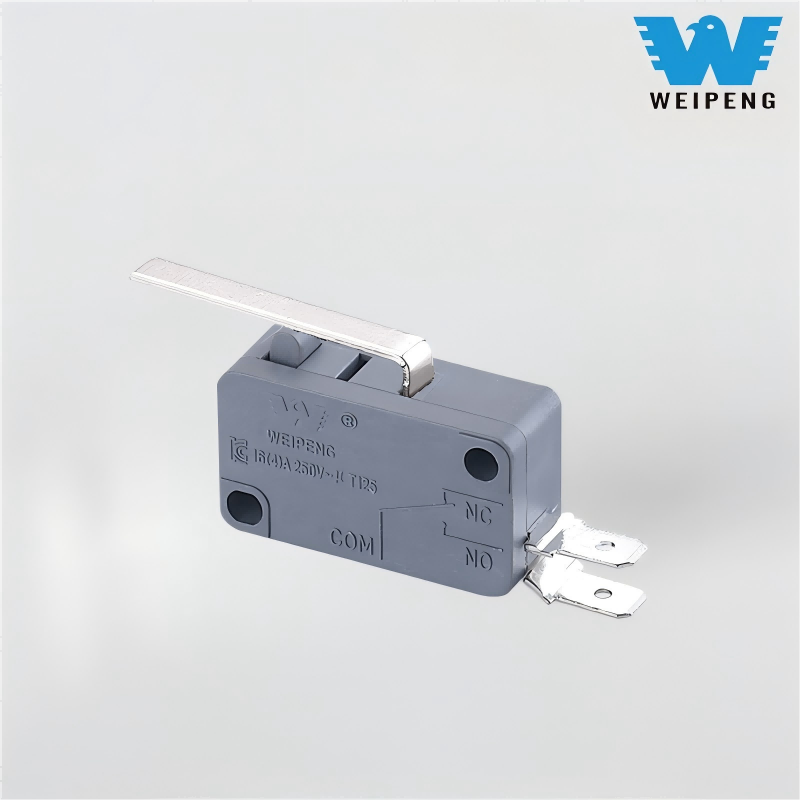

Micro-interrupteur latéral à deux pattes HK-14 avec levier droit

En tant que modèle de référence de la série de micro-interrupteurs de Yueqing Tongda Wire Electric Factory, le micro-interrupteur latéral à deux pattes avec levier droit HK-14 présente « une sensibilité élevée, une durée de vie ultra-longue et une adaptabilité multi-scénarios » comme principaux avantages. Intégrant les 35 années d'expertise de l'entreprise en matière de fabrication de commutateurs, il est devenu un composant de contrôle clé dans les appareils électroménagers, l'électronique automobile, l'automatisation industrielle et d'autres domaines, grâce à son espace de contact minimal et à son mécanisme d'action rapide. Ses performances et sa fiabilité ont été certifiées par plusieurs organisations faisant autorité dans le monde entier, garantissant ainsi sa position dominante sur le marché de niche.

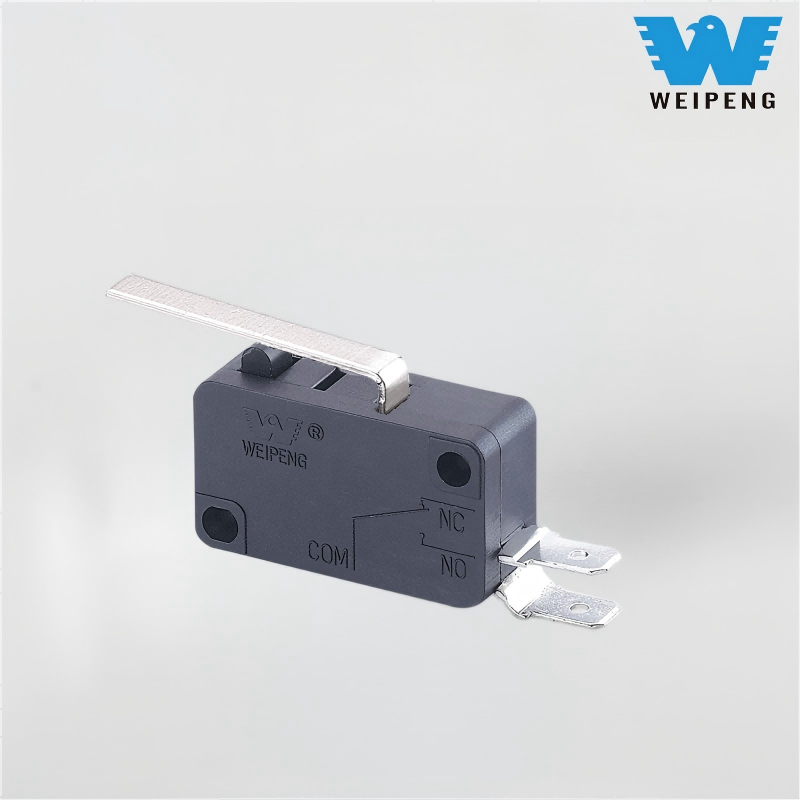

Modèle:HK-14-1X-16A-903

envoyer une demande

Description du produit

WEIPENG® est un leaderMicro-interrupteur latéral à deux pattes HK-14 avec levier droit fabricants, fournisseurs et exportateurs.

Présentation du micro-interrupteur

La série de produits présente une structure d'emballage intégrée, avec des anneaux d'étanchéité en silicone à haute élasticité intégrés au niveau des coutures de la coque, combinée à un processus de fermeture à pression pour résister efficacement aux conditions environnementales difficiles telles que la poussière, l'huile et les éclaboussures légères. Le mécanisme de protection contre les surintensités intégré permet aux contacts de se déconnecter rapidement lorsque le courant dépasse 1,5 fois la valeur nominale, empêchant ainsi une surcharge du circuit d'endommager l'équipement. Les types de bornes sont disponibles en quatre spécifications : soudées, à onglets (options 2,8 mm/4,8 mm), à verrouillage à vis et à connexion rapide, adaptées à diverses méthodes d'installation telles que le soudage de PCB et les connexions de faisceaux, avec une durabilité d'insertion de borne ≥ 50 fois et une forte stabilité de connexion. Le produit a passé avec succès les tests de brouillard salin (48 heures) et de vieillissement à la chaleur humide (96 heures) et peut rester stable dans des environnements spéciaux tels que les zones côtières et des conditions de température/humidité élevées.

Modèles populaires typiques et scénarios d’application :

HK-14-1X-16A-P-200 : tige d'actionneur à rouleau métallique, normalement ouverte, 16 A, 250 V CA – convient au contrôle de limite de course sur les lignes de production d'automatisation industrielle, la conception du rouleau réduit l'usure mécanique

HK-14-1-16AP-715 : tige d'actionneur à rouleau à charnière courte, normalement fermée, 16 A, 250 V CA – convient pour un déclenchement précis dans les équipements de tests médicaux, la conception normalement fermée assure la sécurité de l'équipement lorsqu'il est hors tension

HK-14-16AP-605 : type inverseur, 16 A 250 V CA, conception à large température — adapté aux commutateurs de surveillance de la température dans les batteries de véhicules à énergie nouvelle, large plage de température de -40 °C à 125 °C, adaptée aux environnements embarqués extrêmes.

HK-14-1X-5A-320 : tige d'actionneur de type bouton normalement ouverte, 5 A 250 V CA – convient aux interrupteurs de porte de four à micro-ondes, pression réactive, protection de sécurité de haut niveau

Scénarios d'application

Appareils électroménagers : contrôle de porte du micro-ondes, contrôle du programme de la machine à laver, réglage de la vitesse du ventilateur du climatiseur, garantissant un fonctionnement sûr de l'équipement

Automatisation industrielle : positionnement de la ligne de production, contrôle des limites du robot, contrôle marche/arrêt du convoyeur, améliorant l'efficacité de la production de 35 %

Electronique automobile : lève-vitre de voiture, réglage du siège, détection du coffre, adapté aux environnements difficiles à bord des véhicules

Dispositifs médicaux : contrôle des équipements chirurgicaux, déclenchement du signal de l'instrument de détection, répondant aux normes de sécurité de qualité médicale

Industrie militaire : contrôle des équipements d'armes, commutation des appareils de communication, adaptation aux conditions de travail extrêmes et aux exigences de fiabilité élevées

Paramètre du micro-interrupteur (spécification)

Caractéristiques techniques du commutateur :
ARTICLE	Paramètre technique		Valeur
1	Évaluation électrique		5(2)A/10A/16(3)A/21(8)A 250 VCA
2	Résistance des contacts		≤30mΩ Valeur initiale
3	Résistance d'isolation		≥100 MΩ (500 V CC)
4	Diélectrique Tension	Entre bornes non connectées	1000V/0,5mA/60S
		Entre bornes et le cadre métallique	3000V/0,5mA/60S
5	Durée de vie électrique		≥50 000 cycles
6	Durée de vie mécanique		≥1 000 000 cycles
7	Température de fonctionnement		-25 ~ 125 ℃
8	Fréquence de fonctionnement		électrique : 15 cycles Mécanique :60 cycles
9	Résistant aux vibrations		Fréquence de vibration : 10 ~ 55 Hz ; Amplitudes : 1,5 mm ; Trois directions :1H
10	Capacité de soudure : Plus de 80% de partie immergée doit être recouvert de soudure		Température de soudure : 235 ± 5 ℃ Temps d'immersion : 2 ~ 3 S
11	Résistance thermique de soudure		Soudure par immersion : 260 ± 5 ℃ 5 ± 1S Soudure manuelle : 300 ± 5 ℃ 2 ~ 3S
12	Approbations de sécurité		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Conditions d'essai		Température ambiante : 20 ± 5 ℃ Humidité relative : 65 ± 5 % HR Pression atmosphérique : 86 ~ 106 KPa

Fonctionnalité et application du micro-interrupteur

1. Commutateur de base fiable et fiable
2. Belle apparence, contiguration serrée. Caractéristiques: petit dégagement de contact, action rapide, haute sensibilité et petit déplacement 3. de fonctionnement.
4.Long Lite, haute fiabilité
5. Une variété de bornes de contact
6. Une variété de degrés de température
7.Une variété de leviers
8. Adoptez du plastique thermodurcissable ou du thermoplastique
9. Largement utilisé dans l'équipement électronique d'application domestique, machine de communication automatique, électron de voiture, appareil et 10. instrument, outil de mouvement électrique, etc.

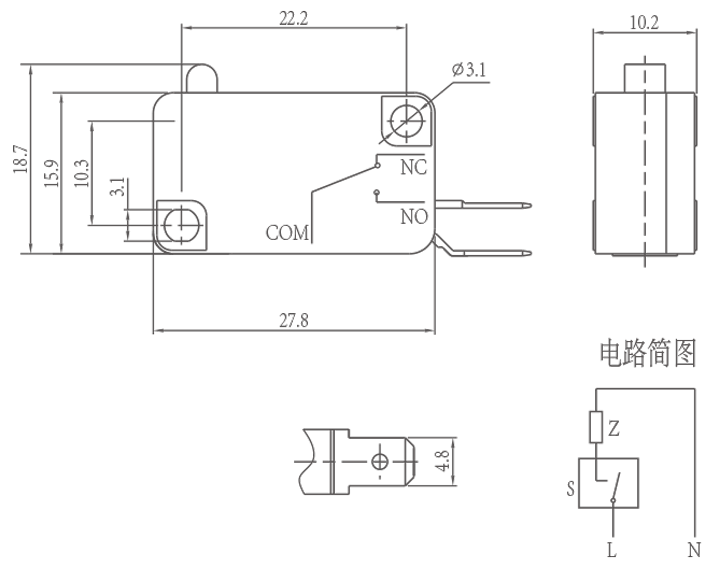

Détails du micro-interrupteur
