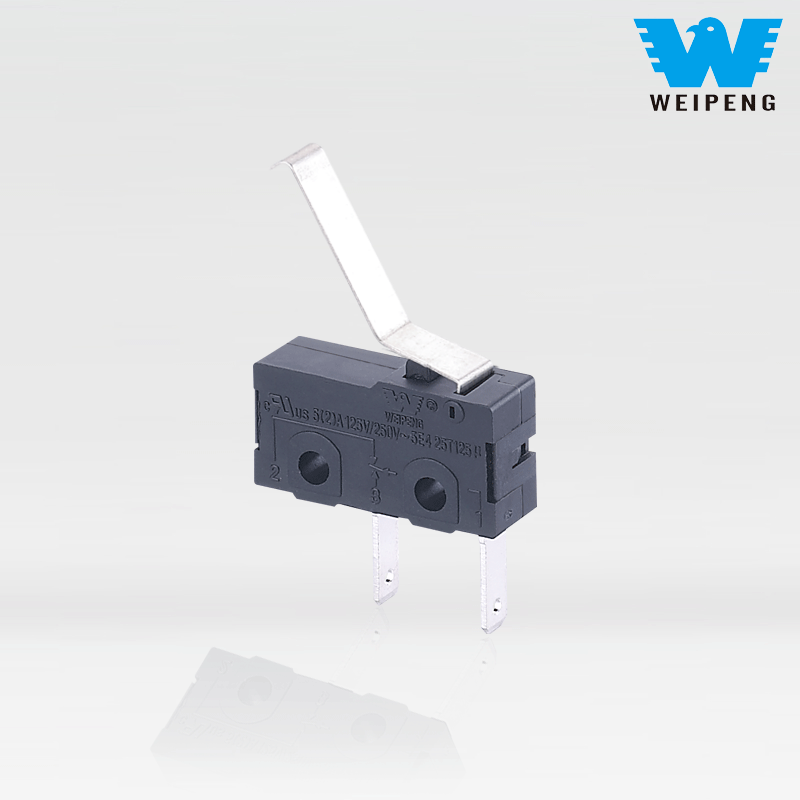

HK-04G-L Micro interrupteur poignée courbée deux broches

HK-04G-L Micro Switch Bent Handle Two Pins en tant que produit représentatif de Tongda WEIPENG qui incarne l'intégration de la standardisation et de la personnalisation de base. En tant que fabricant et grossiste, le principe de base de la conception du commutateur de réinitialisation d'appareil intelligent durable produit par notre propre usine est « la stabilité, la fiabilité et la compatibilité avec les scénarios ». Valeur nominale : 5A 250VAC Plage de température : -40°C~+125°C Code IP : IP40 Dimension: 19,8*10,6*6,4 mm Approbation : UL, ENEC, CSA, CE, VDE

Modèle:HK-04G-LD-007

envoyer une demande

Description du produit

WEIPENG® est un leaderHK-04G-L Micro interrupteur poignée courbée deux broches fabricants, fournisseurs et exportateurs.

Micro-interrupteurIntroduction

Le HK-04G-L est un micro-interrupteur SPST à action instantanée à 2 broches avec un bras de levier courbé.Appartient à la structure classique à action instantanée ; il repose sur un mécanisme interne à ressorts et à lames de haute précision. Lorsqu'une force externe appuie sur le levier jusqu'au point critique, les contacts internes commutent instantanément, sans étincelles de contact lentes. Il peut commuter le terminal COM entre les circuits normalement ouverts (NO) et normalement fermés (NC), avec un fonctionnement précis et un rebond net, réduisant efficacement les arcs électriques et prolongeant la durée de vie globale.

Évalué à 5 A 250 V CA, il est doté de contacts en alliage AgNi de haute qualité, d'un boîtier PBT ignifuge et d'une large température de fonctionnement de -25 ℃ à 125 ℃. Avec une course d'actionnement ultra-courte et un mécanisme à action instantanée rapide, il garantit une commutation de circuit stable, un faible arc électrique et une longue durée de vie mécanique supérieure à 1 000 000 de cycles. Certifié par UL, VDE, ENEC, CE et CQC, il est largement appliqué dans les appareils électroménagers, les appareils de cuisine, les outils électriques, les systèmes de contrôle de limite industriels et de verrouillage de sécurité. Le micro-interrupteur Tongda HK-04G-L maintient des performances constantes, un actionnement précis et une taille de montage universelle, parfaitement adapté à la production de masse et au remplacement du marché secondaire.

Micro-interrupteurApplication

Avec des fonctionnalités telles que la petite taille, la commutation à double circuit SPDT, la résistance aux températures élevées et la longue durée de vie, les applications sont étendues :

Petits électroménagers de cuisine : interrupteurs de sécurité pour friteuses à air, micro-ondes, fours et portes de friteuses électriques

Petits équipements industriels/électriques : interrupteurs de fin de course pour outils électriques, petites machines, actionneurs électriques et équipements de levage

Électronique domestique : protection par verrouillage pour serrures de porte intelligentes, petits instruments et capots d'équipement

Accessoires automobiles : petits mécanismes de commande embarqués, interrupteurs de détection de position des sièges/toit ouvrant

Remplacement de maintenance générale : remplacement universel de divers anciens micro-interrupteurs de mêmes spécifications

Micro-interrupteur Spécification

Caractéristiques techniques du commutateur :
ARTICLE	Paramètre technique		Valeur
1	Évaluation électrique		5(2)A 125 V/250 VCA 10(3)125 V/250 VCA
2	Résistance des contacts		≤50 mΩ Valeur initiale
3	Résistance d'isolation		≥100 MΩ (500 V CC)
4	Diélectrique Tension	Entre bornes non connectées	500V/0,5mA/60S
		Entre bornes et le cadre métallique	1500V/0,5mA/60S
5	Durée de vie électrique		≥10 000 cycles
6	Durée de vie mécanique		≥100 000 cycles
7	Température de fonctionnement		-25 ~ 125 ℃
8	Fréquence de fonctionnement		Électrique :15 cycles Mécanique :60 cycles
9	Résistant aux vibrations		Fréquence de vibration : 10 ~ 55 Hz ; Amplitudes : 1,5 mm ; Trois directions :1H
10	Capacité de soudure : Plus de 80% de partie immergée doit être recouvert de soudure		Température de soudure : 235 ± 5 ℃ Temps d'immersion : 2 ~ 3 S
11	Résistance thermique de soudure		Soudure par immersion : 260 ± 5 ℃ 5 ± 1S Soudure manuelle : 300 ± 5 ℃ 2 ~ 3S
12	Approbations de sécurité		UL, CSA, VDE, ENEC, CE
13	Conditions d'essai		Température ambiante : 20 ± 5 ℃ Humidité relative : 65 ± 5 % HR Pression atmosphérique : 86 ~ 106 KPa
